ATS668LSM:真零速、高精度齿轮齿传感器 IC

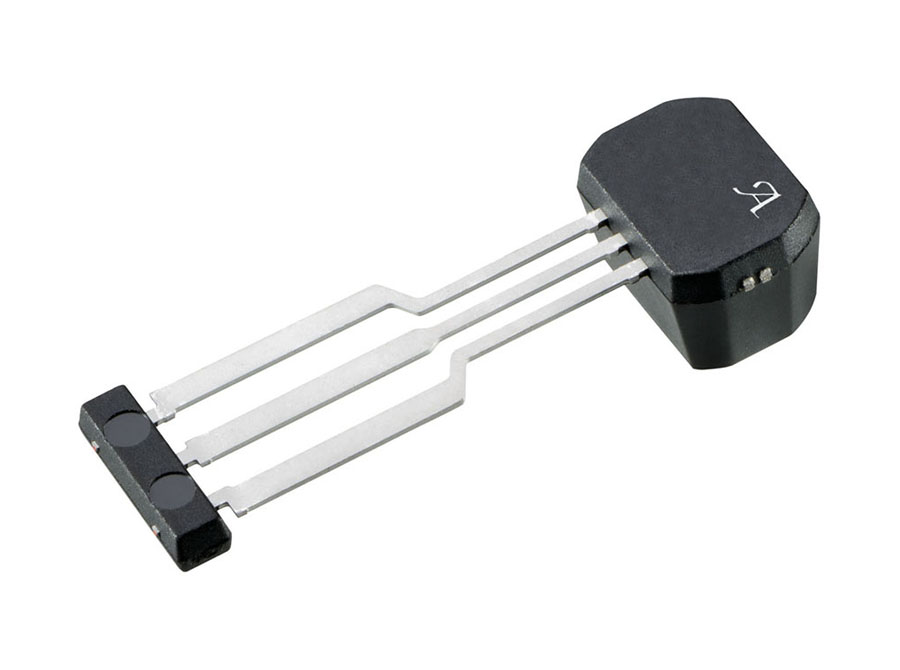

ATS668SLM Product Image

Description

Top Features

ATS668LSM 是一款经过优化的霍尔效应集成电路 (IC),是带有集成 EMC 防护组件的永久磁性颗粒组合体,可以提供用于真零速数字齿轮齿感测的用户友好型解决方案。该小型封装可以很方便地组装,并用于各种齿轮传感应用。

该器件结合了双元件霍尔 IC,可响应铁磁体目标产生的差分磁性信号而进行开关操作。IC 包含精密补偿电路,可减少磁铁的不良影响和系统偏差。模拟信号的数字处理可提供独立于气隙的真零速性能,并可就汽车应用中常见的操作条件(如抗振动能力和偏转公差)对器件性能提供动态适应。高分辨率峰值侦测 DAC 用于设置器件的自适应开关阈值。阈值内滞后可降低磁性信号中任何异常的消极效果,这些信号与用于许多汽车应用的系统或目标异常相关联。

本设备采用无铅 3 脚 SIP 封装,且引脚框采用雾锡电镀。
  • 针对传输速度传感应用优化的三线反馈偏压速度传感器
  • 集成的封装内 EMC 保护电路,无需外部电路,即可满足大多数汽车 EMC 环境
  • 小信号封锁,隔震性能高
  • 在工作温度范围以内严格的计时精确度
  • 真零速操作
  • 气隙独立开关点
  • 通过增益调整和偏置调整电路获得较大的工作气隙
  • 较宽的工作电压范围,带欠压锁定 (UVLO) 功能
  • 表示目标配置文件的数字输出
  • 可实现高可靠性的单芯片感测 IC
  • 快速启动
