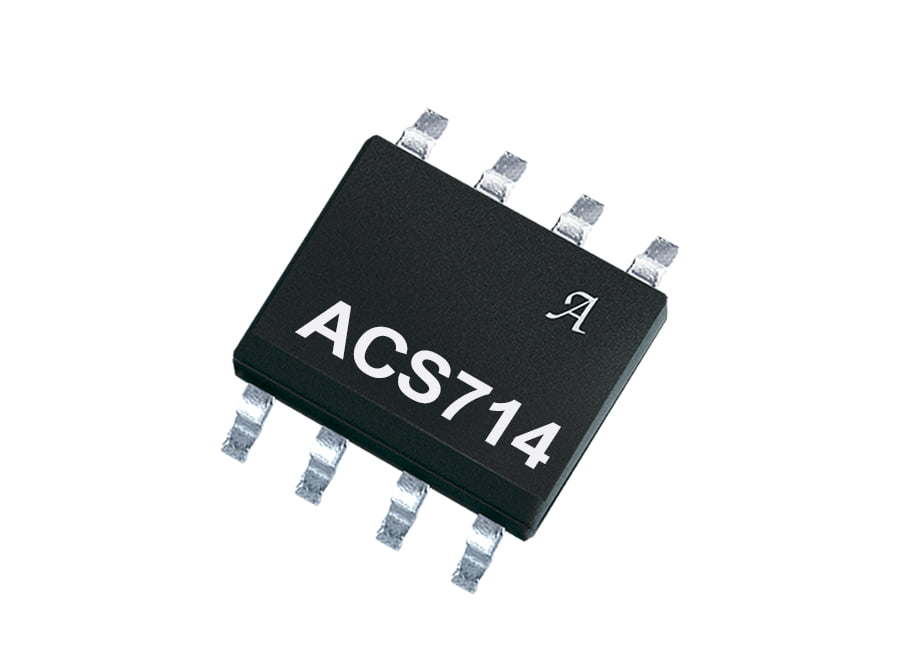

ACS714 为汽车应用提供精确隔离的电流感测，具有 2.1 kVRMS 的隔离能力、采用低阻电流导体并符合 AEC-Q100 认证，确保可靠性能。
Product Details
Product Details
Top Features
- 低噪音模拟信号路径
- 可通过滤波引脚设置器件带宽
- 5 µs 输出上升时间，对应步进输入电流
- 80 千赫带宽
- 一般总输出误差为 1.5%（当 TA = 25°C）
- 小型低厚度 SOIC8 封装
- 1.2 mΩ 内部传导电阻
- 引脚 1-4 至 5-8 之间 2.1 VRMS 最小绝缘电压
- 5.0 伏特，单电源操作
- 66 至 185 mV/A 输出灵敏度
- 输出电压与交流或直流电流成比例
- 出厂时精确度校准
- 极稳定的输出偏置电压
- 近零的磁滞
- 电源电压的成比例输出
- 工作温度范围为 -40°C 至 150°C。
Part Number Specifications and Availability
Technical Documentation
Application Note
Managing External Magnetic Field Interference When Using ACS71x Current Sensor ICs
Application Note
Package Thermal Resistance for Allegro Current Sensors with Integrated Conductors
Certificate
Certificate of Compliance 20130417 E316429
Certificate
