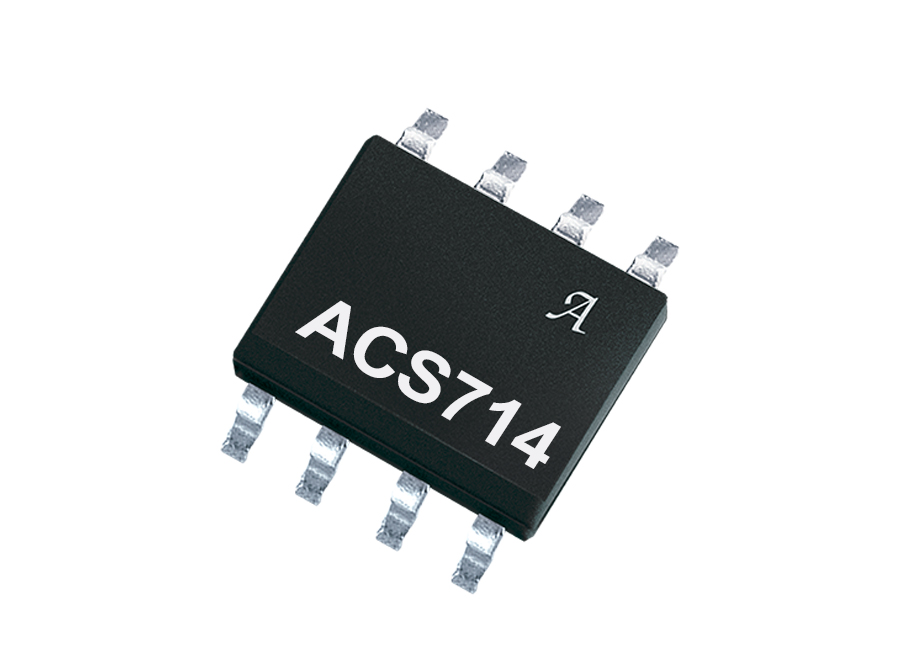

ACS714は、2.1 kVRMSの絶縁、低抵抗の電流導体、AEC-Q100認証を受けた堅牢なパフォーマンスにより、自動車用途向けに正確で絶縁された電流検出機能を提供します。
Product Details
Product Details
Top Features
- 低ノイズのアナログ信号経路
- デバイスの帯域幅を FILTER ピンで設定
- 5 µ 秒の出力立上がり時間 (ステップ入力電流に応答)
- 80 kHz の帯域幅
- 全体的な出力誤差が標準で 1.5% (TA = 25°C)
- 省スペースで薄型の SOIC8 パッケージ
- 1.2 mΩ の内部導体抵抗
- ピン 1-4 ~ ピン 5-8 の 2.1 kVRMS 最小分離電圧
- 5.0 V、単一電源動作
- 66 ~ 185 mV/A の出力感度
- AC または DC 電流に比例した出力電圧
- 精度向上のため工場調整済み
- 非常に安定した出力オフセット電圧
- ほぼゼロの磁気ヒステリシス
- 電源電圧からのレシオメトリック出力
- 動作温度範囲、–40°C ~ 150°C
