A6217 和 A6217-1:汽车级恒流 PWM 可调光降压稳压器 LED 驱动器

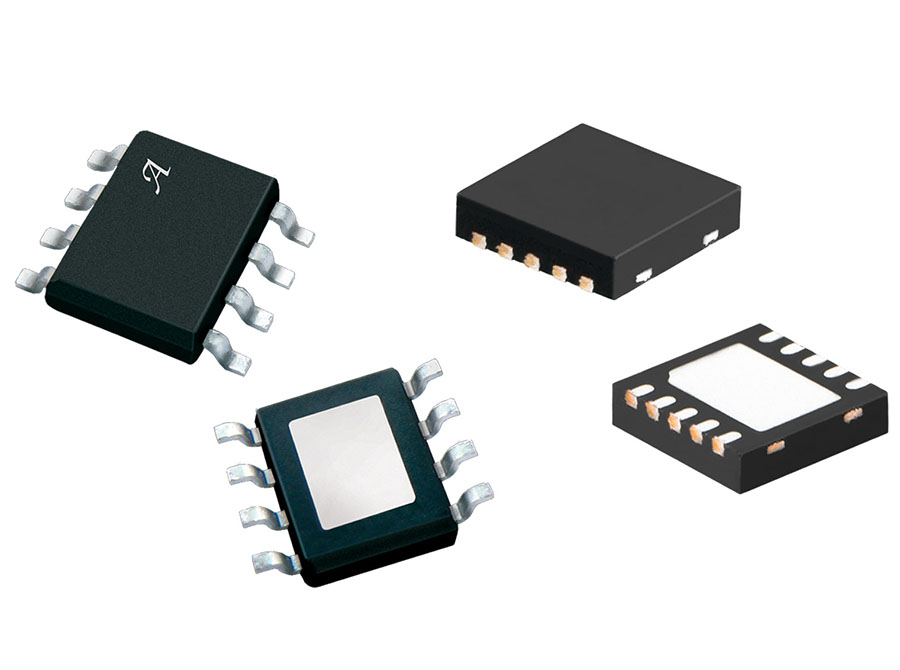

A6217  Product Image

Description

Top Features

A6217 是一款单 IC 芯片开关式稳压器,可提供恒流输出来驱动大功率 LED。A6214 集成了可以用于直流-直流降压转换的高侧 N 沟道 DMOS 开关。使用逐循环导通时间法输出真正的平均电流。

用户可以使用外部电流感应电阻选择输出电流。可以根据 LED 串中的 LED 数量自动调节输出电压。从而确保实现系统的最佳效率。

可以通过激活引脚上的直接逻辑输入脉宽调制 (PWM) 信号进行 LED 调光。

该设备采用 3 mm × 3 mm 可沾锡侧翼 10 针脚 DFN(后缀 LJ)或小型 8 针窄 SOIC 封装,并安装有外露散热板,以提高散热功能。两种封装均为无铅 (Pb) 封装,引脚框均采用 100% 雾锡电镀。

应用:

汽车灯光:

  • 日间行车灯
  • 前、后雾灯
  • 转向/刹车灯
  • 地图灯
  • 可调光车内灯
  • 获得 AEC-Q100 认证
  • 6 至 48V 电源电压
  • 真正的平均输出电流控制
  • 工作温度范围内的最大输出电流为 3 A(A6217-1 为 1.5 A)
  • 逐循环电流限制
  • 集成 MOSFET 开关
  • 通过直接逻辑输入或电源电压启用/ PWM 调光
  • 内部控制环路补偿
  • 欠压锁定 (UVLO) 和过热关机保护
  • 低功率关机(1 μA 典型值)
  • 提供以下稳健保护:
    • 相邻引脚间短路
    • 引脚接地短路
    • 部件开路/短路故障
  • A6213 增强:
    • 抖动开关频率以降低 EMI
    • 可以通过 18 V 电源驱动单个白光 LED(2.2 Mhz)
    • 小型封装选择
