A6217 及び A6217-1: 自動車グレード、定電流 PWM 調光可能な降圧レギュレータ LED ドライバ

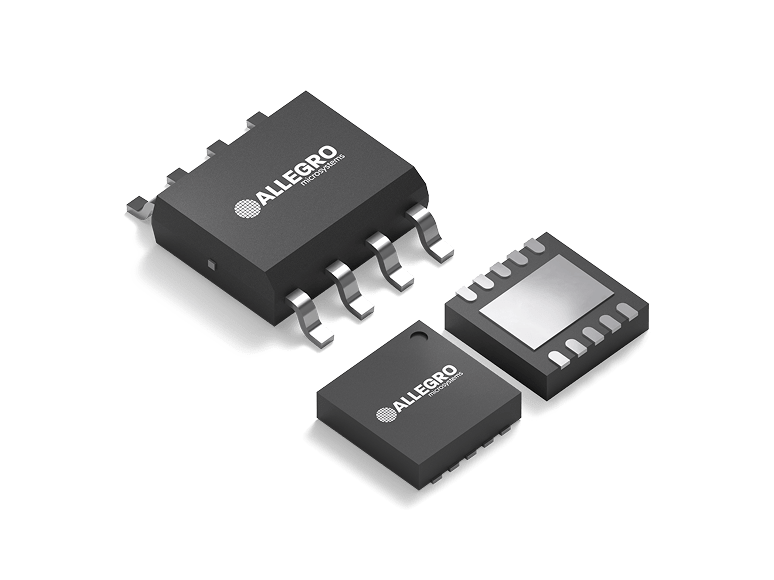

A6217  Product Image

Description

Top Features

A6217 は、高出力 LED を駆動するための定電流出力を提供する単一 IC スイッチング レギュレータです。DC/DC ステップダウン (降圧) 変換用ハイサイド N チャネル DMOS スイッチが内蔵されています。サイクル単位で制御されたオンタイム手法を使用することによって、真の平均電流が出力されます。

出力電流は外部の電流センス抵抗を用い、ユーザーが選択可能です。出力電圧は、単一ストリング内のさまざまな数の LED を駆動するために自動調整されます。これにより、システムの効率を最適にすることができます。

LED調光はパルス幅変調 (PWM) 信号をイネーブル ピンに直接ロジック入力する事で達成されます。

このデバイスは、コンパクトな 3mm × 3mm 濡れ性フランク 10 ピンDFN (末尾は EJ) パッケージまたは8 ピン SOIC 幅狭パッケージ (末尾は LJ) で提供されており、共に放熱機能が強化された露出パッド付きです。両方のパッケージは鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

用途:

自動車のライト

  • 日中走行用ライト
  • フロントとバックのフォグ ランプ
  • ターン/ストップ ランプ
  • マップ照明
  • 調光可能な内装照明
  • AEC-Q100 認定
  • 電源電圧 6 ~ 48 V
  • 真の平均出力電流制御
  • 3 A の動作温度範囲での最大出力 (A6217-1は1.5 A)
  • サイクル単位の電流制限
  • 内蔵 MOSFET スイッチ
  • 直接入力または供給電圧によるイネーブル / PWM 調光
  • 内部ループ補償制御
  • 低電圧ロックアウト (UVLO) およびサーマル シャットダウン保護
  • シャットダウンでの低消費電力 (1 μA typ.)
  • 以下の堅牢な保護:
    • 隣接するピン間でのショート
    • ピン-GND 間でのショート
    • コンポーネントのオープン/ショート フォルト
  • A6213からの強化点:
    • スィッチング周波数のディザリングによりEMIの低減
    • 18V供給電圧から、単一の白色LEDを 2.2 MHzで駆動可能
    • 小型パッケージのオプション
