A4992：汽车步进驱动器

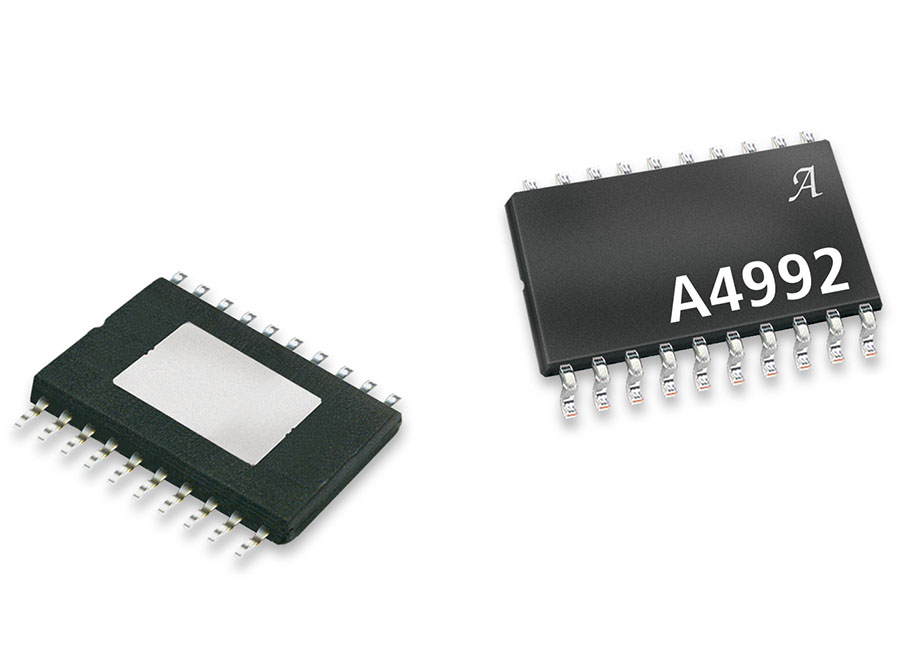

Product Image

* Note: If you have issues logging into this feature you may need to enable 3rd party cookies in your browser settings A4992 ECAD Model Type Image
A4992 数据表
Navigate

Description

Top Features

A4992 是一款灵活的微步电动机驱动器，其具有集成相电流控制和内置转换器，可实现轻松操作。它采用单芯片解决方案，能够以全步进、半步进、四分之一、八分之一及十六分之一步进模式，以高达 28 V 的电压驱动双极步进电动机。在启动时， A4992 被配置成利用简单的步进和方向输入驱动大多数小型的步进电动机。

电流调整器使用固定频率 PWM 运行。其使用自适应混合电流衰减来降低电动机的可闻噪音和提高步进准确性。

电动机中各相电流均通过 DMOS 全桥式装置进行控制，使用同步整流，减少功率耗散。在高侧驱动和低侧驱动之间切换时，内部电路和计时器可防止跨导和击穿。

输出有短路保护功能。具有低负载电流和失速转子检测功能。芯片级保护包括高温和低温警告、过温关机、过压与欠压锁定。

利用 STEP、DIR 和 MS 输入，可使用可选的串行接口模式配置多个电动机控制参数和诊断。

A4992 采用 20 引脚 TSSOP 功率封装，并安装有裸露热焊盘（封装类型为 LP）。无铅 (Pb) 封装，采用 100% 雾锡电镀引脚框。

应用：

  • 汽车步进电动机
  • 引擎管理
  • 车头灯定位
  • 低 RDS（开）输出，一般为 0.5  Ω 源极和灌电流
  • 在高环境温度下持续运行
  • 在 3.5 至 50 V 供电运行
  • 自适应混合电流衰减
  • 同步整流，减少功耗
  • 内部过压与欠压锁定
  • 高温警告和过温关机
  • 交叉电流保护
  • 短路和开路负载诊断
  • 失速检测功能
  • 可通过串行接口配置
