A4992:自動車用ステッピング ドライバ

A4992 は、操作が簡単な、一体型相電流制御と変換機能を内蔵した柔軟なマイクロステッピング モータ ドライバです。シングル チップのソリューションで、最大 28 V のときに、バイポーラ ステッピング モータをフル、ハーフ、1/4、1/8、1/16 のステップ モードで操作するように設計されています。A4992 は電源投入時、単純なステップおよび方向入力により、小型のステッピング モータを駆動するように構成されています。

電流レギュレータは固定周波数 PWM で動作し、適応性のある混合電流減衰を使用して可聴域のモータ ノイズを削減し、ステップ精度を向上させます。

モータの各相の電流は DMOS フル ブリッジ経由で制御でき、同期整流を使用して消費電力を削減できます。内部の回路とタイマーにより、ハイサイド ドライブとローサイド ドライブ間でのスイッチング時の、クロスコンダクションとシュート スルーを防止します。

短絡から出力を保護します。低負荷電流およびローターの失速の検出機能が搭載されています。チップ レベルの保護には、高温時と低温時の警告、温度過昇シャットダウン、および過電圧と低電圧ロックアウトが含まれています。

STEP、DIR、および MS 入力を利用するオプションのシリアル インターフェイス モードを使用すると、複数のモータ制御パラメータおよび診断を構成できます。

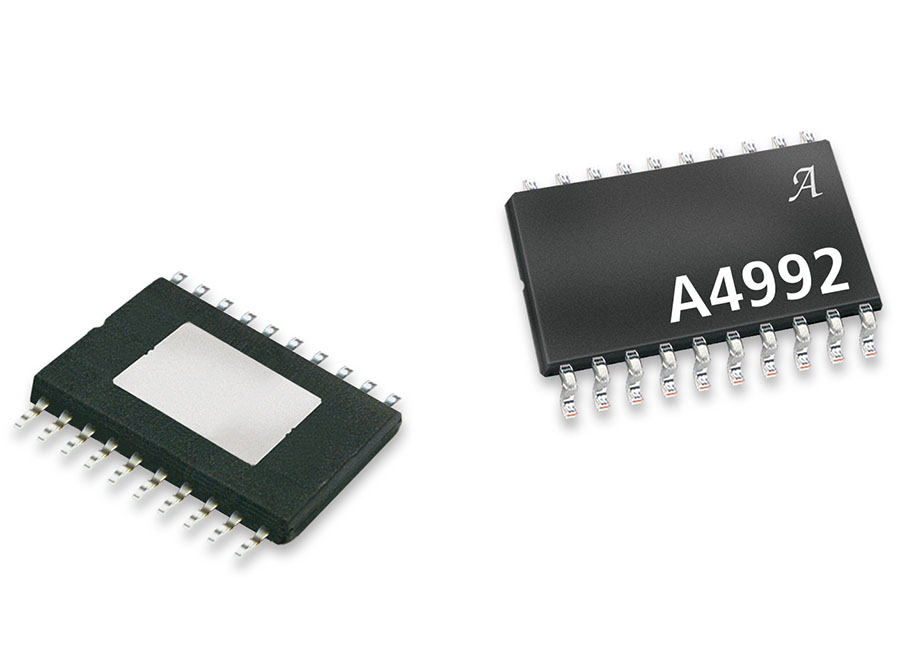

A4992 は、露出熱パッド付きの 20 ピン TSSOP パワー パッケージで提供されています (パッケージ タイプ LP)。このパッケージは鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

用途:

• 自動車用ステッピング モータ
• エンジン管理
• ヘッドランプの位置決め
