A4990:自动双路全桥式驱动器

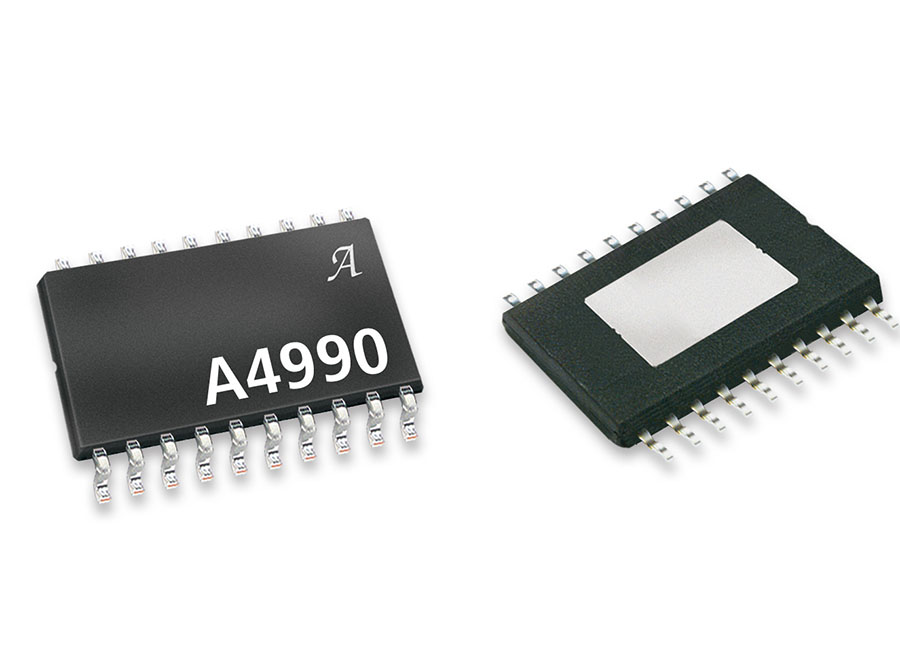

Product Image

Description

Top Features

A4990 是一款双路全桥式驱动器,主要用于汽车应用中的步进电动机或小型电刷直流电动机。每个全桥均使用具有集成续流二极管的 DMOS 功率器件。在高侧驱动和低侧驱动之间切换时,控制电路可防止跨导或击穿。

该器件可在每个相中以全电流在任一方向驱动步进电动机,从而实现两相开启的全步进运行。其在两个方向驱动直流电动机,并且具有制动功能。一个输入便可关闭两个桥,从而使电动机能够自由停机。可从微控制器的标准并行接口使用 3、4 或 5 个输出轻松实现所有控制模式。

可通过感应电阻选择限制峰值电动机电流,从而提高效率,减少电动机热量产生,以及延长电动机使用寿命。

输出具有短路保护,可防止其与电源和接地线发生短路,此外还包含低负载电流检测功能。芯片级保护包括:过温关机,以及过压与欠压锁定。

A4990 采用 20 引脚 TSSOP 功率封装,并安装有裸露热焊盘(封装类型为 LP)。无铅 (Pb) 封装,采用 100% 雾锡电镀引脚框。

  • 两个全桥功率输出
  • 典型应用 ±800 mA,28 V
  • 可调峰值限流控制
  • 1.4 A 的最低过流关机
  • 在高环境温度下持续运行
  • 同步整流,减少功耗
  • 简单的并行接口控制
  • 反向和非反向输入
  • 无交叉电流
  • 休眠模式下低电流消耗
  • 错误标记诊断
  • 在开态过程中针对所有输出的开路负载诊断
  • 防过流的输出保护
  • 带有磁滞的过温保护
  • 过压与欠压锁定
  • 带有磁滞的 3.3 V/5 V 兼容输入
  • 热增强型封装(外露焊盘)
  • 完全集成在小型 TSSOP 封装中,面向空间敏感的应用
