A4990:自動車用デュアル フル ブリッジ ドライバ

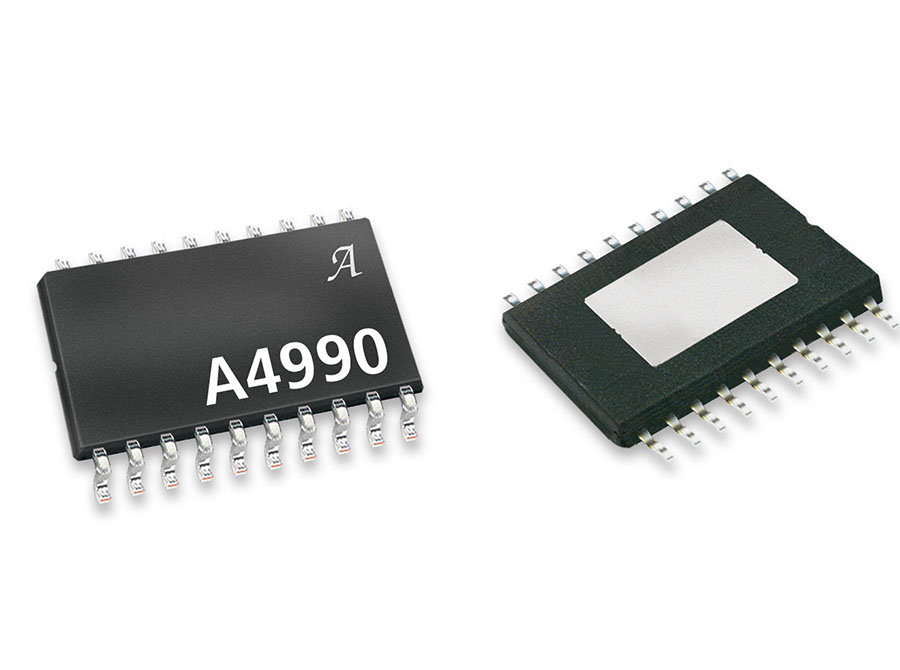

Product Image

* Note: If you have issues logging into this feature you may need to enable 3rd party cookies in your browser settings A4990 ECAD Model Type Image

Description

Top Features

A4990 は、自動車用途のステッピング モータと小型ブラシ DC モータ用のデュアル フル ブリッジ ドライバです。それぞれのフル ブリッジは、還流ダイオードを内蔵した DMOS 電源デバイスを使用します。制御回路により、ハイサイド ドライブとローサイド ドライブ間でのスイッチング時の、クロスコンダクションとシュートスルーを防止します。

このデバイスは、相ごとにいずれの方向の全電流でも駆動させることができるため、2 相オン、フル ステップ動作が可能です。DC モータを双方向に駆動し、ブレーキ機能が搭載されています。単一入力で 2 つのブリッジをオフにして、モータを惰性運転できます。マイクロコントローラの標準パラレル インターフェイスから 3 つ、4 つ、または 5 つの出力を使用することによってすべての制御モードを容易に実現できます。

モータのピーク電流はセンス抵抗によって制限することができるため、効率が改善されてモータ過熱が緩和され、結果としてモータの寿命が延びます。

電源短絡および地絡から出力を保護し、低負荷電流検出に対応しています。チップ レベルの保護には、温度過昇シャットダウン、過電圧および低電圧ロックアウトが含まれます。

A4990 は、露出サーマル パッド付きの 20 リード TSSOP パワー パッケージで提供されています (パッケージ タイプ LP)。このパッケージは鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

  • 2 つのフル ブリッジ電力出力
  • 一般的な用途で ±800 mA、28 V
    まで
  • 調整可能なピーク電流制限制御
  • 1.4 A での最小過電流シャットダウン
  • 高い周辺温度での連続動作
  • 同期整流による低消費電力
  • 単純な並列インターフェイス制御
  • 反転入力と非反転入力
  • クロスオーバー電流なし
  • スリープ モードでの低電流消費
  • エラー フラグ診断
  • すべての出力に対するオン状態時の開放負荷診断
  • 過電流に対して保護されている出力
  • ヒステリシスによる温度過昇防止
  • 過電圧および低電圧ロックアウト
  • ヒステリシス対応の 3.3 V/5 V 入力
  • 熱的に強化されたパッケージ (露出パッド)
  • スペースを重視する用途に対応したコンパクト TSSOP パッケージに完全統合

Part Number Specifications and Availability


Samples
Part Composition / RoHS DataCheck StockECAD
A4990KLPTR-TIntegrated MOSFET-1.15Integrated6.0032.001.40-AutomotiveView DataCheck Distributor StockECAD model image
