A3916:双 DMOS 全桥式电动机驱动器

A3916 Product Image

Description

Top Features

通过脉宽调制 (PWM) 控制低电压步进式电动机,A3916 能够提供 1 安培的输出电流,工作电压为 2.7 至 15 V。

A3916 内置固定关断时间 PWM 计时器,根据对电流感应电阻的选择,设置峰值电流。提供输出故障标志,通知用户 TSD 或过流保护事件。

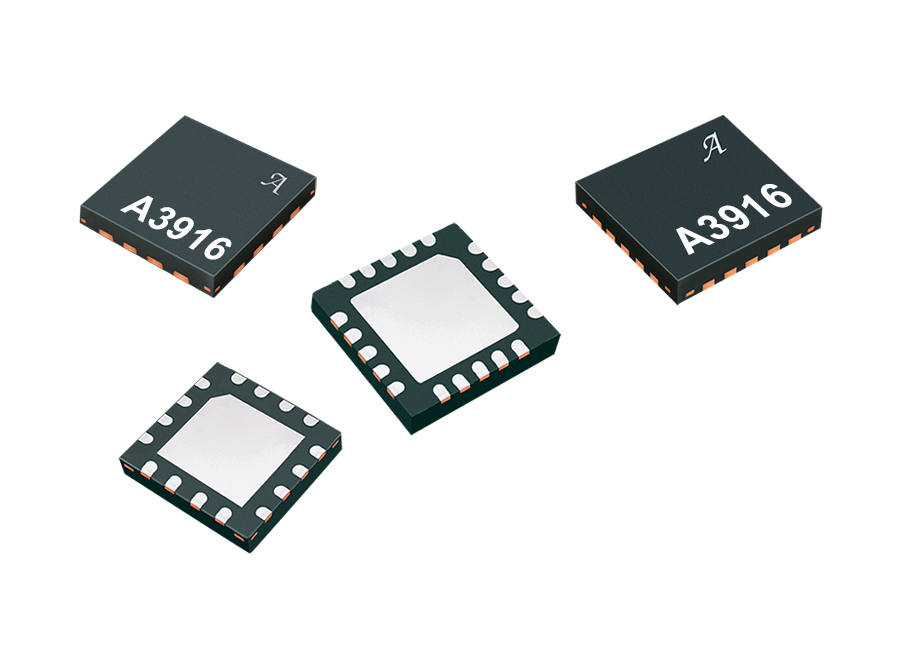

A3916 采用扁平 3 mm × 3 mm 16 脚 QFN (后缀“ES”)封装和扁平 4 mm × 4 mm 20 脚 QFN (后缀“ES, -1”)封装,两种封装并带外露电源板以增强散热。

  • 2.7 至 15 V 输入电压工作范围
  • 双 DMOS 全桥式:可驱动两个直流电机或单个步进电机
  • 低 RDS(ON) 输出
  • 同步整流,降低功耗
  • 弱电流休眠模式
  • 过电流保护
  • 内部 UVLO 和热关机电路
  • 集成电荷泵
