A3916: デュアル DMOS フル ブリッジ モータ ドライバ

A3916 Product Image

* Note: If you have issues logging into this feature you may need to enable 3rd party cookies in your browser settings A3916 ECAD Model Type Image
A3916 データシート
Navigate

Description

Top Features

低電圧ステッピング モータとシングル/デュアル DC モータのパルス幅変調 (PWM) 制御用に設計された A3916 には、チャネルあたり最大 1 A の出力電流容量があり、動作電圧は 2.7 ~ 15 V です。

A3916 には内部の固定オフ時間 PWM タイマーで、電流センス抵抗の選択に基づいたピーク電流が設定されます。不具合フラグの出力によりTSDや過電流の発生をユーザに通知する事が出来ます。

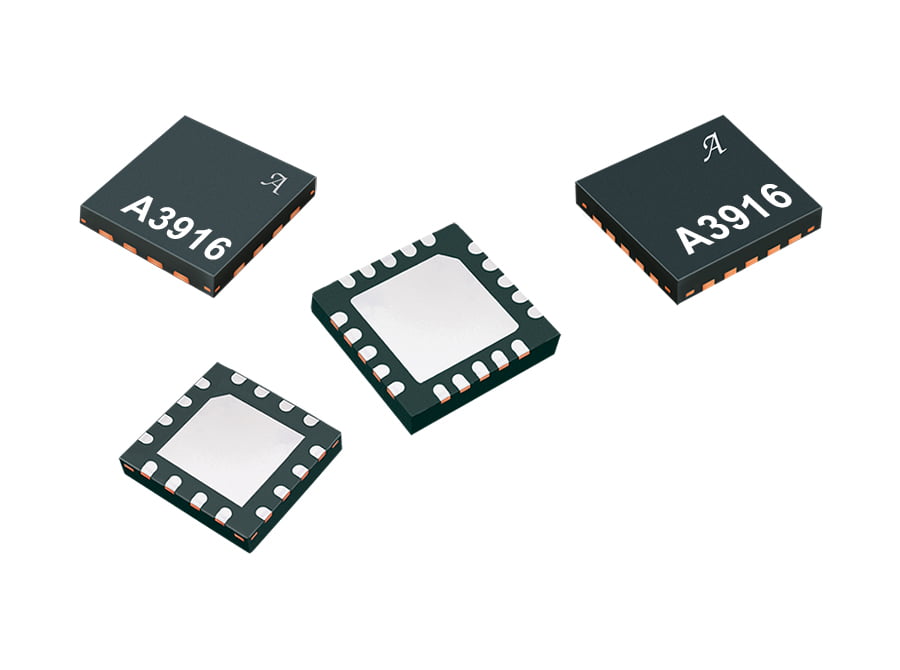

A3916 は共に、放熱機能が強化された露出パッド付きで背の低い16 ターミナル、3 mm × 3 mm の QFN (末尾 “ES”) と20 ターミナル、4 mm × 4 mm の QFN (末尾 “ES, -1”) で提供されています。

  • 2.7 ~ 15 V の広範な電源入力での動作
  • デュアル DMOS フル ブリッジ: 2つのDCモータまたは1つのステッピング モータを駆動
  • 低 RDS(ON) 出力
  • 同期整流により消費電力を削減
  • 低電流のスリープ モード
  • 過電流保護
  • 低電圧ロックアウトとサーマル シャットダウン回路内蔵
  • 統合化されたチャージ ポンプ
  • A3906とピン コンパチブル
