Allegro 電流センサー

200µΩ導体と内蔵保護機能を備えた高精度リニア電流センサIC

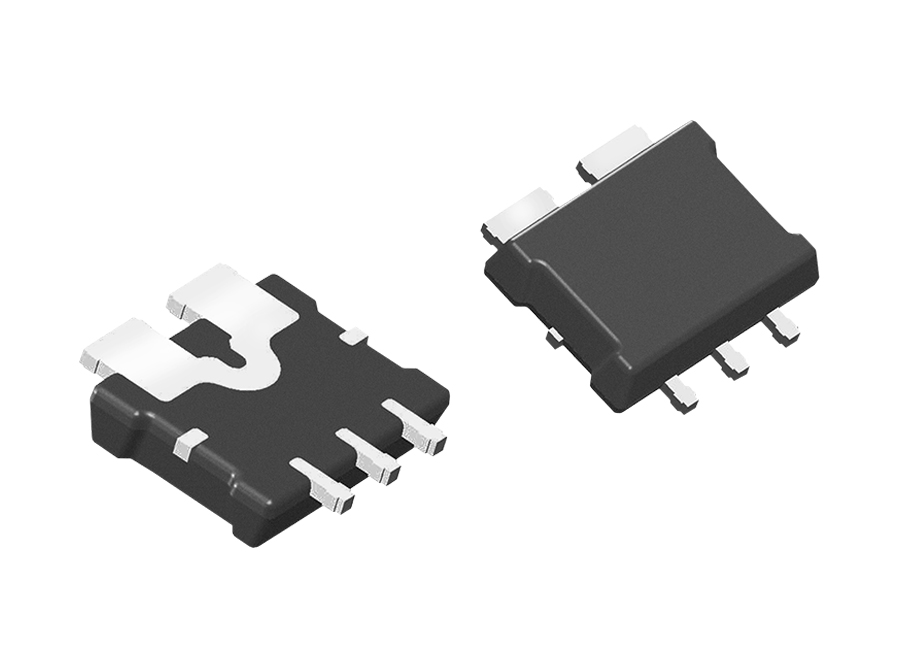

ACS780

ACS780は、コアレス設計、電力損失を低減する200µΩ導体、同相磁場干渉に対する内蔵保護機能を備え、自動車用途向けに正確で高効率の電流検出機能を提供します。

Product Details

Top Features

コアレスで、小型な 100 A 連続電流のパッケージ
非常に低い電力損失: 200 μΩの内蔵導体抵抗
コモンモードフィールド干渉に対する耐性
動作温度範囲全体にわたり、デジタル的にプログラミングされ、補償されたゲインおよびオフセットを用い全体的な出力誤差を大幅に改善
独自の増幅器技術およびフィルタ設計技術により、業界をリードするノイズ特性
一体型シールドで電流導体からダイまでの容量結合が大幅に削減され、高 dV/dt 信号によるハイサイドで高電圧の用途におけるオフセットドリフトを防げます
高信頼性を実現するモノリシックホール IC
4.5 ~ 5.5 V、単一電源動作
120 kHz の帯域幅 (typ.)
3.6 μ 秒の出力立上がり時間 (ステップ入力電流に応答)
AC または DC 電流に比例した出力電圧
精度向上のため工場調整済み
非常に安定した静的出力電圧
AEC Q-100 車載向け認定

Part Number Specifications and Availability

ACS780 Product Overview

Allegro's family of fully integrated current sensor linear ICs in a core-less package designed to sense AC and DC currents up to 100 A. Allegro’s ACS780/ACS781 are provided in this new automotive-grade, low-profile (1.5 mm thick) sensor IC package that represents the highest current density of any Allegro current sensor IC package to date.
