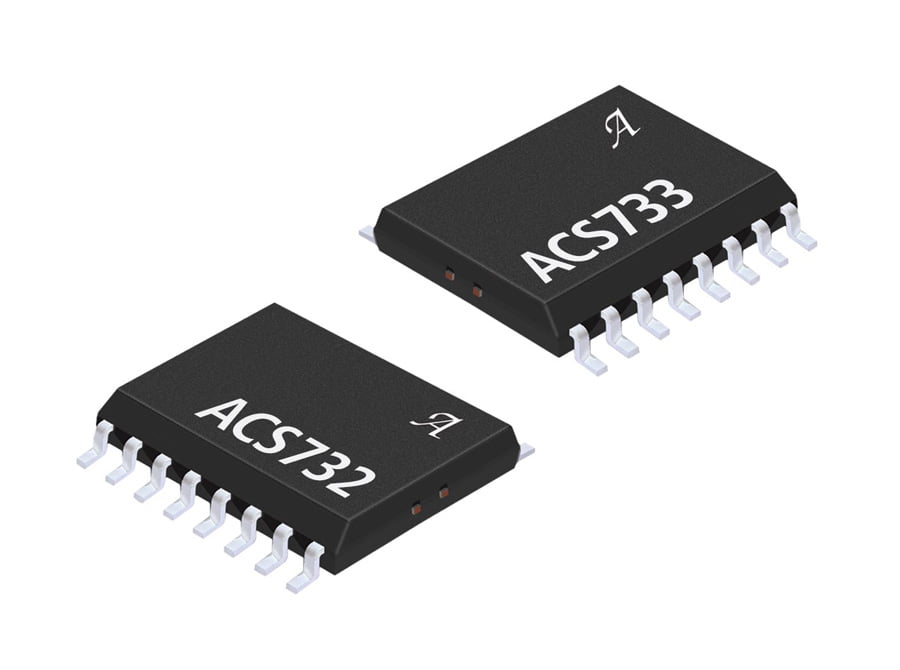

ACS732/3電流センサは、ユーザ設定可能な過電流フォルト検出機能とガルバニック絶縁機能を備え、高帯域幅 (1Mhz) の電流検出機能を提供します。ACS732は5V動作で設計されており、ACS733は3.3Vで動作します。
Product Details
Product Details
Top Features
- AEC-Q100認定
- 広帯域、アナログ出力 1MHz
- 差動型ホールセンサーがコモンモード磁場を除去
- 高絶縁型のSOIC16幅広パッケージが、髙電圧アプリケーションに高い絶縁性を
- 独自のアンプ、フィルタ設計で帯域幅を大きく向上し、業界最高レベルのノイズ特性
- UL60950-1 (ed. 2) 認定
- 耐絶縁電圧 = 3.6kVRMS
- 基本的な絶縁実働電圧 = 616VRMS
- 高速、外部設定可能な過電流障害検出
- 低電力損失で高突入電流に耐えうる1mΩの主導体抵抗
- 単一電源3.3Vまたは5Vで動作
- ACおよびDC電流に比例した出力電圧
- 出荷時のプログラムによる高精度な感度と低オフセット
- 磁気ヒステリシスはほぼゼロ
- 電源電圧からレシオメトリックな出力
Part Number Specifications and Availability
Technical Documentation
Application Note
Glossary of Isolation-Related Terms for Integrated Current Sensors
Application Note
Current Sensing in Motor Drives
Application Note
CMTI Comparison for Allegro Integrated Conductor Current Sensors
Application Note
How to Analyze and Compare Allegro Current Sensor and ADC Error Components
Application Note
Differential Current Sensing with the 1 MHz Bandwidth ACS733
Application Note
Package Thermal Resistance for Allegro Current Sensors with Integrated Conductors
Application Note
Techniques to Mitigate Offset Error of ACS732 and ACS733
Certificate
CB Certificate US 23711 A2 UL
Certificate
Certificate CB US 36315 UL MA Package
Certificate
CB Certificate US-32210-M3-UL
Certificate
Certificate of Compliance 20160520 E316429
Certificate
Certificate CB US 42444 UL CB Package
Certificate
Certificate of Compliance 20190906-E316429
Certificate
Certificate of Compliance 20170510-E316429
