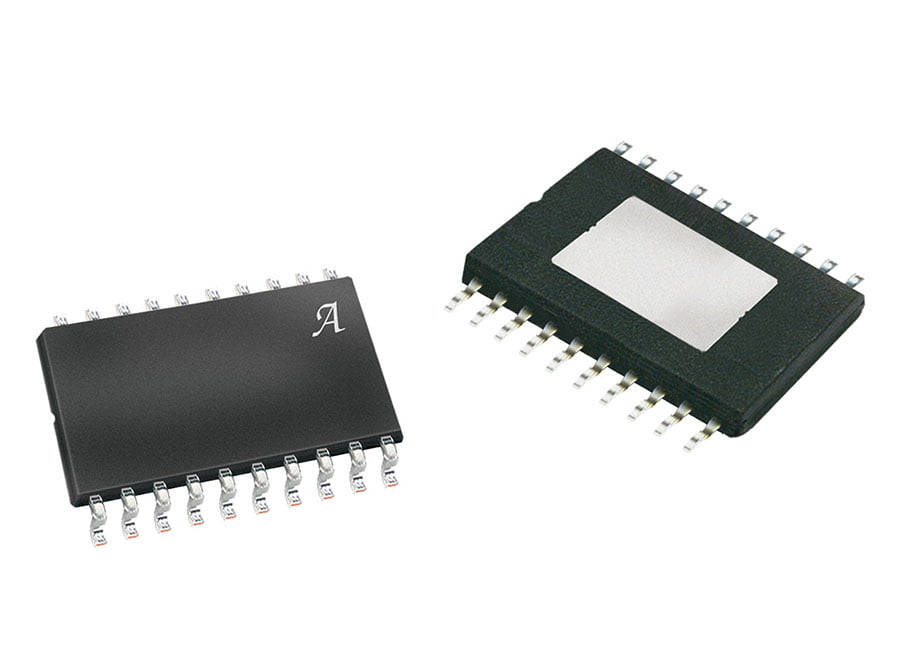

A6274, A6274-1, A6284, A6284-1: 車載用LEDアレイ向け リニア電流レギュレータとコントローラ

A6274 と A6284 は車載用LED アレイを駆動するプログラム可能なリニア電流レギュレータICです。LEDの駆動電流は外部抵抗により設定出来ます。高輝度LEDのストリングを6つのLEDピンより最大 60 mA (A6274) または 120 mA (A6284)の引き込み電流で駆動出来ます。LEDピンを並列に用い、更に高い電流でLEDストリングを駆動する事が出来ます。電流の設定は2% (typ.)の精度で、一方LED ストリング間のマッチングは 0.8% (typ.)となっています。

LED の輝度はPWM調光により調整出来ます。このICはPWM周波数とデューティー サイクルのため、外付け抵抗にて設定されるPWM調光回路が内蔵されています。このICは外部PWM信号も利用出来ます。幾つかのICを並列に用いる事により、大きな照明システムで使用出来ます。LED電流全開時用にPWM調光を無視する様な内蔵FULL (VDR > 3.6 V) オプションを実装しております。

LED 電流は温度と設定されたVIN のレベルにてディレーティングされており、広いレンジの動作条件で動作させる事が可能となります。

GATE ピンが、ICパッケージ内の発熱を減少させるアクティブな均衡用抵抗としての外部 P-channel MOSFET を駆動するために用意されています。これはまた、LEDストリングが対グランドの短絡発生時に入力の切断スイッチとしても機能します。

A6274 と A6284 はラッチングなしのオプション、一方A6274-1 と A6284-1 はラッチングのオプションで提供されます。

用途

• 車載用後部 コンビネーション ライト
• 日中の走行ランプ/ポジション ランプ
• 一般的な車載向け照明
