ALT80600:适用于超高调光比和低输出纹波的优先升压 LED 驱动器

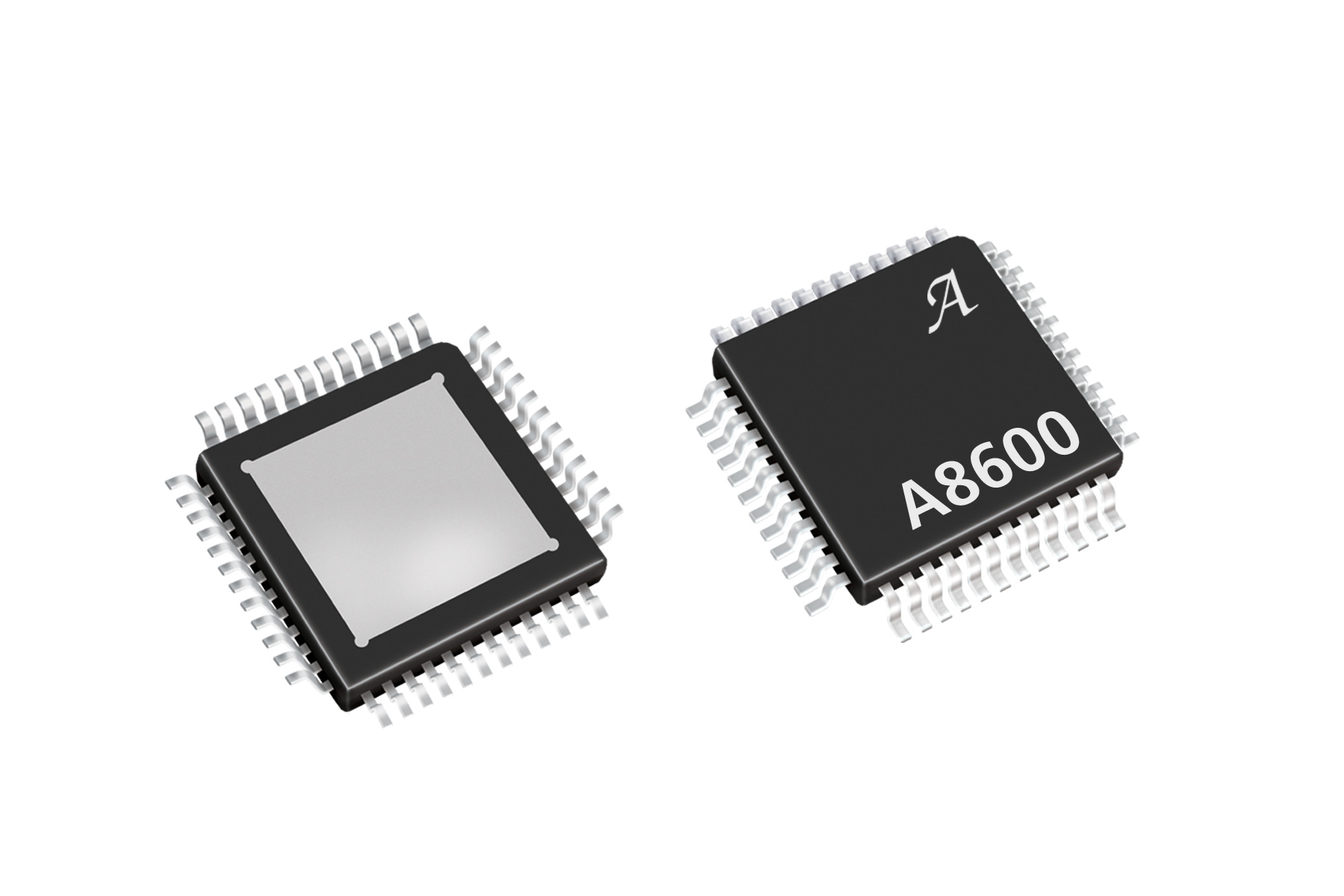

ALT80600

Product Details

Top Features

  • 通过 AEC-Q100 汽车电子测试标准的认证
  • 4.5 至 40 V 宽输入电压范围,可满足启动/关闭、冷车启动和负载突降要求
  • LED 灌电流和升压转换器与内部功率 MOSFET 完全整合
  • 以 Boost 或 SEPIC 模式运行,实现灵活输出
  • 以 4 个并联灯串模式驱动多达 11 个串联白光 LED,每串可达 120 mA(VF = 3.3 V max)。
  • 可编程升压开关频率或外部同步(200 kHz 至 2.3 MHz)
  • 内部切换频率的时钟输出功能
  • 可调升压频率抖动降低 EMI
  • 高级控制可将 PWM 开启时间降至 0.3μs,并避免 MLCC 可闻噪声
  • LED 对比率:15,000:1(200 Hz,仅使用 PWM 调光),150,000:1(将 PWM 和模拟调光结合在一起使用)
  • 在 PWM 占空比最低的情况下具有出色的输入电压瞬态响应性能
  • 适用于可选 PMOS 输入断开开关的门驱动器
  • 广泛的保护功能:
    • ƒƒ升压开关、电感器或输出电容器短路保护
    • FSET 或 ISET 电阻器短路保护
    • LED 引脚和 LED 串开路或短路保护
    • 开路升压肖特基二极管保护
    • 过温保护
