LED 驱动器

具有预升压功能和六路电流吸收器的高功率 LED 驱动器

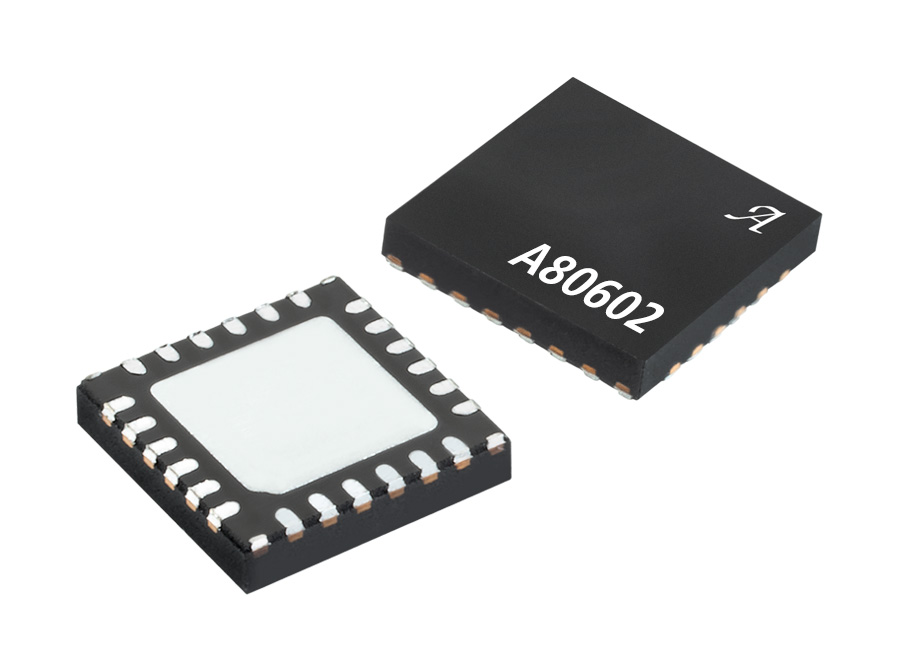

A80602

Markets Served

A80602/5 提供高效灵活的多通道 LED 驱动方案，内置六路电流吸收器，采用专利预升压（PEB）控制技术，实现超高调光比。A80605 针对较低升压开关频率进行优化，提供了改进的 PEB 控制编程范围。

Product Details

Top Features

  • 通过 AEC-Q100 汽车电子测试标准的认证
  • 增强故障处理能力，确保 ASIL B 系统合规性
  • 4.5 至 40 V 宽输入电压范围，可满足启动/关闭、冷车启动和负载突降要求
  • 以 Boost 或 SEPIC 模式运行，实现灵活输出
  • 用于外部 NMOS 的门极驱动器，提供更高的输出功率
  • 六个集成型 LED 电流吸收器，每个高达 140 mA
  • 外部同步或编程为 200 kHz 至 2.3 MHz的升压开关频率
  • 可编程升压频率抖动降低 EMI
  • 高级控制可将 PWM 开启时间降至 0.3μs，并避免 MLCC 可闻噪声
  • LED 对比率：15,000:1（200 Hz，仅使用 PWM 调光），150,000:1（将 PWM 和模拟调光结合在一起使用）
  • 在 PWM 占空比最低的情况下具有出色的输入电压瞬态响应性能
  • 适用于可选 PMOS 输入断开开关的门驱动器
  • 丰富的故障保护功能
Target Application

Part Number Specifications and Availability

View Full Specification Details

A80602KESJSR

operating_input_voltage_min_v
4.5
operating_input_voltage_max_v
40
iout_per_channel_ma
140
iout_total_ma
840
topology
Boost
max_ovp_v
40
number_of_channels
6
vled_max_v
40 V
temperature
-40°C to 125°C
market
Automotive
package
24-Pin QFN

A80602KESJSR-1

operating_input_voltage_min_v
4.5
operating_input_voltage_max_v
40
iout_per_channel_ma
140
iout_total_ma
840
topology
Boost
max_ovp_v
40
number_of_channels
6
vled_max_v
40 V
temperature
-40°C to 125°C
market
Automotive
package
24-Pin QFN
