A4984 是一款完全的微步电动机驱动器,带有内置转换器,易于操作。该驱动器可在完整、1/2、1/4 及 1/8 步进模式时操作双极步进电动机。步进模式可通过 MSx 逻辑输入选择。它具有高达 35 V 和 ±2 A 的驱动能力。 A4984 包括一个固定停机时间电流稳压器,该稳压器可在慢或混合衰减模式下工作。
ET 封装在关键输出、感应及电源管脚间添加无连接管脚,满足客户对无烟无火 (NSNF) 设计的要求。因此,即使管脚与邻近管脚间发生短路,该器件也不会冒烟或着火。此外,即使任何管脚与接地短路或开路,该器件也不会冒烟或着火。
转换器是 A4984 易于实施的关键。只要在“步进”输入中输入一个脉冲,即可驱动电动机产生微步。无须进行相位顺序表、高频率控制行或复杂的界面编程。A4984 界面非常适合复杂的微处理器不可用或过载的应用。
在微步运行时,A4984 内的斩波控制可自动选择电流衰减模式(慢或混合)。在混合衰减模式下,该器件初始设置为在部分固定停机时间内快速衰减,然后在余下的停机时间慢速衰减。混合衰减电流控制方案能减少可听到的电动机噪音、增加步进精确度并减少功耗。
提供内部同步整流控制电路,以改善脉宽调制 (PWM) 操作时的功率消耗。内部电路保护包括:带滞后的过热关机、欠压锁定 (UVLO) 及交叉电流保护。不需要特别的通电排序。

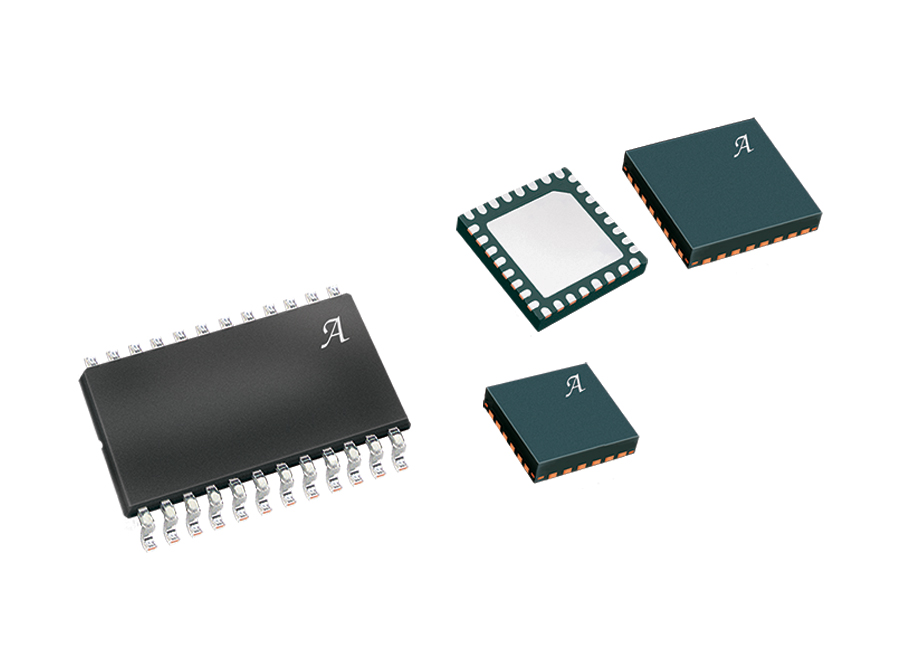

A4984 采用三种表面安装封装:两种 QFN 封装: 4 mm × 4 mm, 0.75 mm 标称整体高度 ES 封装和 5 mm × 5 mm × 0.90 mm ET 封装。LP 封装是 24 针 TSSOP。所有三种封装都具有外露焊盘,以提高散热功能,且均是无铅产品(后缀:–T),引脚框采用 100% 雾锡电镀。
