A4979:微步可编程步进电动机驱动器

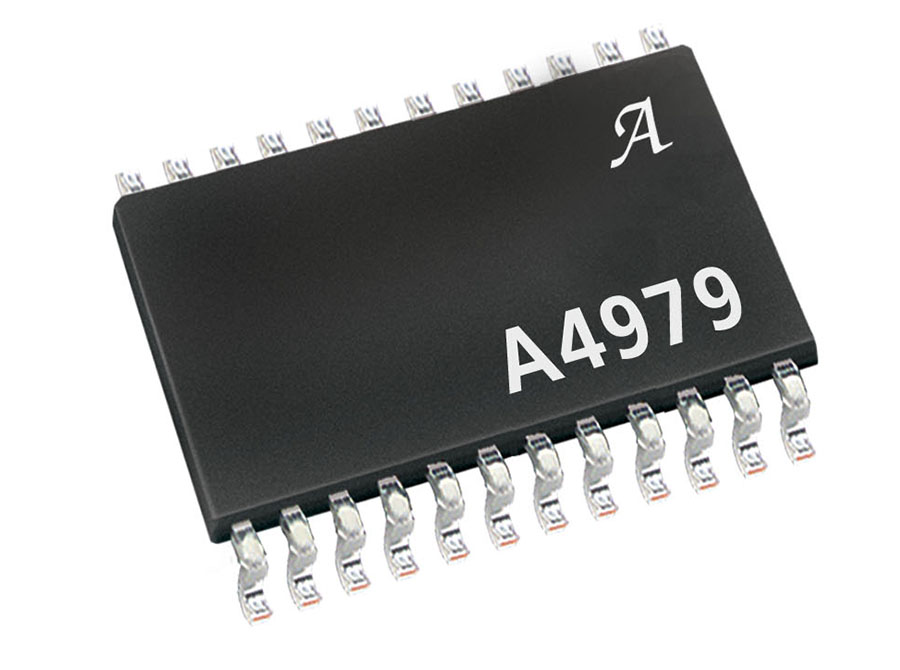

Product Image

* Note: If you have issues logging into this feature you may need to enable 3rd party cookies in your browser settings A4979 ECAD Model Type Image
A4979 数据表
Navigate

Description

Top Features

A4979 是一款灵活的微步电动机驱动器，内置转换器，易于操作。它采用单芯片解决方案，能够以全步进、半步进、四分之一及十六分之一步进模式驱动双极步进电动机，工作电压和电流可达 50 V 和 1.5 A。A4979 可由简易的步进和方向输入或兼容 SPI 的串行接口控制，该串行接口也可用于编程多种集成功能及读取诊断信息。

电流调整器通过编程，能以固定停机时间或固定频率 PWM 工作，并可通过多种衰减模式降低电动机的可闻噪音和提高步进准确性。另外，相电流表可以通过串行接口编程，为特定应用建立独特的微步电流分布，从而进一步提高电动机的性能。

电动机各相电流均使用同步整流通过 DMOS 全桥式装置控制，以减少功率耗散。在高侧驱动和低侧驱动之间切换时，内部电路和计时器可防止跨导和击穿。

输出有短路保护功能。此外，它还具有低负载电流和失速转子检测功能。芯片级保护包括：高低温警告、过温关机和欠压锁定。A4979 采用 28 针 TSSOP 电源包封装，并在外面装有散热板（封装类型为 LP）。无铅封装，采用 100% 雾锡电镀引线框架。

  • 典型应用达 1.5 A，50 V
  • 低 RDS （开启）输出，0.5 Ω汲取电流，典型
  • 自动电流衰减模式检测/选择
  • 混合、快速及慢速电流衰减模式
  • 低功耗同步整流
  • 内部 UVLO 及热关闭电路
  • 交叉电流保护
  • 短路及开路负载诊断
  • 高温和低温警告
  • 失速检测功能
  • 兼容 SPI 或简易的步进和方向运动控制
  • 通过兼容 SPI 的串行接口实现了高度可配置性能
× not found

Part Number Specifications and Availability

Part Number
描述
Status
Architecture
Select all
Integrated MOSFET
Control Interface
Select all
I2C/SPI
STEP/DIR
RDS (ON) (Ohms)
Sleep Current
Current Sense Amplifier
Select all
Integrated
最小电源电压 (V)
7
77
7
≥
≤
最大电源电压 (V)
50
5050
50
≥
≤
峰值输出电流 (A)
1
12
2
≥
≤
Package
Select all
市场
Select all
Consumer
Industrial

Samples
Part Composition / RoHS DataCheck StockECAD
A4979GLPTR-TIntegrated MOSFETI2C/SPI, STEP/DIR0.810Integrated7.0050.001.50-Consumer, IndustrialView DataCheck Distributor StockECAD model image
Part Number
Architecture
Control Interface
RDS (ON) (Ohms)
Sleep Current
Current Sense Amplifier
最小电源电压
(V)
最大电源电压
(V)
峰值输出电流
(A)
Package
市场
A4979GLPTR-TIntegrated MOSFETI2C/SPISTEP/DIR0.810Integrated7.0050.001.50ConsumerIndustrial
