有刷直流和步进电机驱动器

用于 N 沟道 MOSFET 的全桥 PWM 栅极驱动器

A4955

Markets Served

A4955 提供了性能可靠的多功能解决方案，用于驱动所有 N 沟道 MOSFET 桥，具有可调栅极驱动能力、同步整流以及集成保护功能。

A4955 数据表
Evaluation Board

Product Details

Top Features

  • 标准 IN1/IN2 控制逻辑
  • 过流指示
  • 可调节关断时间和消隐时间
  • 可调电流限制
  • 可调门驱动器
  • 同步整流
  • 内部 UVLO
  • 交叉电流保护
  • MOSFET VDS 保护
  • 电压输出与负载电流成比例
  • A4955K 符合 AEC-Q100 Grade 1 标准
  • 商用温度等级 (A4955G:–40°C 至 105°C)
  • 汽车温度等级 (A4955K:-40°C 至 125°C)
Target Application

Part Number Specifications and Availability

View Full Specification Details

A4955GESTR-T

supply_voltage_min_v
5.5
supply_voltage_max_v
50
architecture
Gate Driver
control_interface
Direct Control
rds_on
Not specified
sleep_current
5
current_sense_amplifier
Integrated
typical_load_current_a
0-20
package

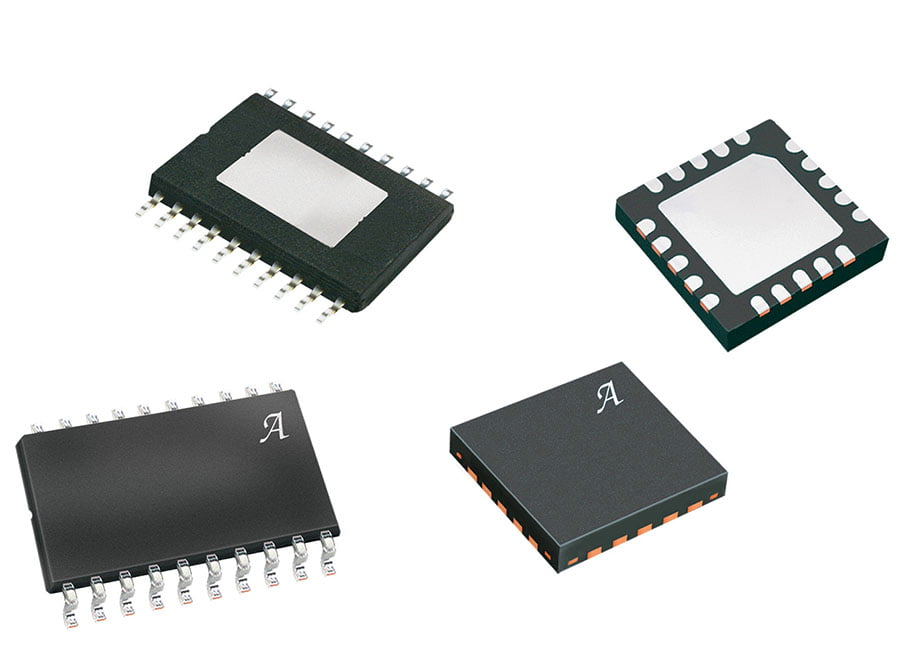

20-Pin QFN, 20-Pin TSSOP
market
Industrial

A4955GLPTR-T

supply_voltage_min_v
5.5
supply_voltage_max_v
50
architecture
Gate Driver
control_interface
Direct Control
rds_on
Not specified
sleep_current
5
current_sense_amplifier
Integrated
typical_load_current_a
0-20
package
20-Pin QFN, 20-Pin TSSOP
market
Industrial
