A4926:汽车半桥 MOSFET 驱动器

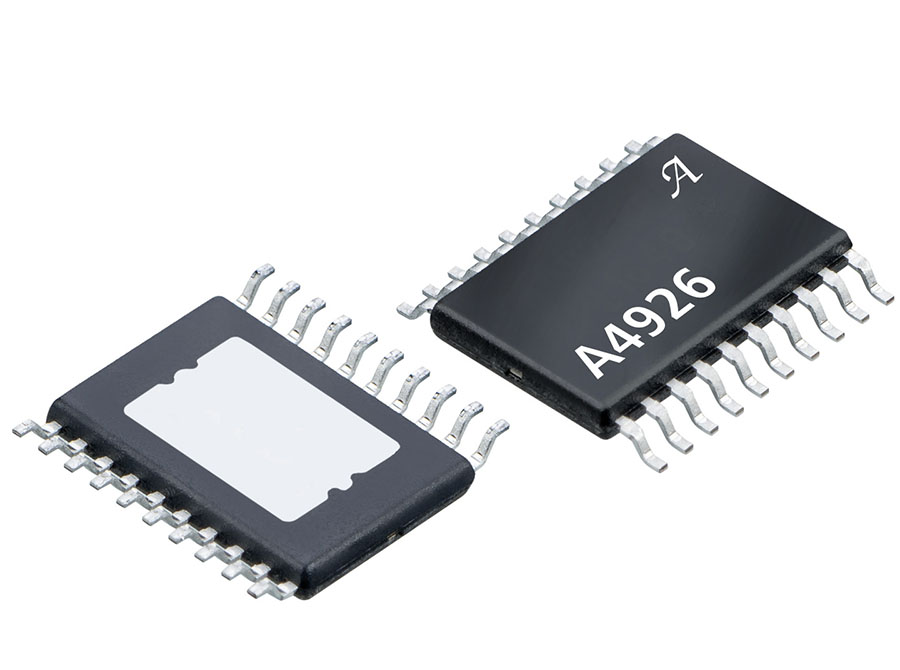

A4926 Product Image

Description

Top Features

A4926 是一款可以控制以半桥式设置连接的 MOSFET 的 N 通道功率 MOSFET 驱动器,特别针对使用大功率电感负载(如:直流电刷电动机螺线管和致动器)的汽车应用而设计。

A4926 适用于必须满足 ASIL 要求的汽车系统。该器件与其他 Allegro A2SIL™ 产品相同,包括促成正确的系统设计的功能,允许用户达到所需的 ASIL 等级。

独特的电荷泵稳压器提供完整门极驱动器,以应对电池电压低至 5.5V 的大部分应用。自举电容器用于提供 N 通道 MOSFET 需要的上述电池电源电压。

半桥可由独立的逻辑电平输入或兼容 SPI 的串行接口控制。可编程无感时间可使外部功率 MOSFET 免于击穿。

集成诊断可指示多个内部故障、系统故障和功率桥接故障,并可配置于大多数短路情况下保护功率 MOSFET。

除了可以提供对桥控制的全面访问权限外,串行接口还可以用于更改可编程设置,例如无感时间、VDS 阈值和故障空白时间。可以通过串行接口读取详细的诊断信息。

A4926 采用 20 引脚 eTSSOP 封装(后缀为 LP)。其封装均为无铅产品,且采用 100% 雾锡电镀(后缀 T)。

应用

  • 防锁定制动系统 (ABS)
  • HVAC(鼓风机)
  • 直流泵(燃油、油、水)
  • 电磁阀和执行器
  • 类似工业应用
  • 半桥 MOSFET 驱动器
  • 用于 N 通道 MOSFET 桥的自举栅极驱动
  • 通过可调节无感时间进行交叉传导保护
  • 低电源电压下运行的电荷泵稳压器
  • 5.5 至 50V 电源电压运行范围
  • SPI 兼容串行接口
  • 通过直接逻辑输入或串行接口进行桥控制
  • 可编程栅极驱动
  • 可编程诊断
  • A2SIL 产品—器件专为安全性至关重要的系统而打造
