A3924:汽车用全桥 MOSFET 驱动器

A3924:汽车用全桥 MOSFET 驱动器

Description

Top Features

A3924 是一款可以控制以全桥式(H 桥)设置连接的 MOSFET 的 N 通道功率 MOSFET 驱动器,特别针对使用大功率电感负载(如:直流电刷电动机螺线管和致动器)的 ASIL 汽车应用而设计。我们提供完整的 ISO-26262 文档,帮助关键安全应用,以实现 ASIL-D 认证。

独特的电荷泵稳压器提供可编程门极驱动器电压,以应对电池电压低至 7V 的情形,并允许 A3924 在门极驱动器电压降至 5.5V 时运行。自举电容器用于提供 N 通道 MOSFET 需要的上述电池电源电压。

全桥可由独立的逻辑电平输入或兼容 SPI 的串行接口控制。可编程无感时间可使外部功率 MOSFET 免于击穿。

集成诊断可指示多个内部故障、系统故障和功率桥接故障,并可配置于大多数短路情况下保护功率 MOSFET。对于安全性至关重要的系统而言,集成诊断操作可以在串行接口的控制下进行验证。

除了可以提供对桥控制的全面访问权限外,串行接口还可以用于更改可编程设置,例如无感时间、VDS 阈值和故障空白时间。可以通过串行接口读取详细的诊断信息。

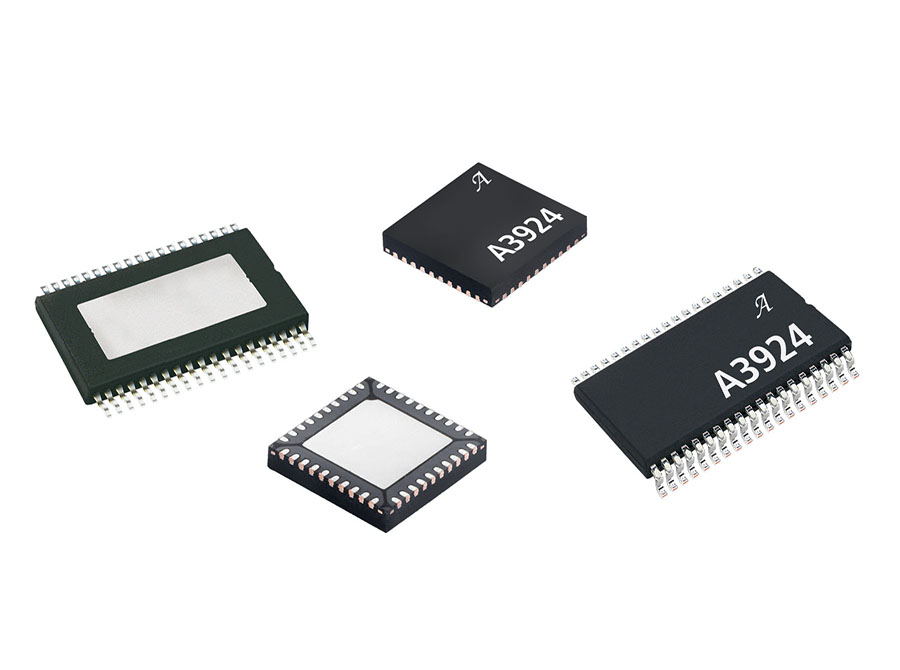

A3924 采用 38 引脚 eTSSOP 封装(后缀为 LV)和 40 端子 eQFN 封装(后缀为“EV")。两种封装均为无铅 (Pb) 封装,引脚框均采用 100% 雾锡电镀。

ASIL 徽标


ISO 26262 认证产品按照 ISO 26262:2011 标准在组件层面进行设计。

ASIL-D ISO 26262 证书(申请中)

  • 全桥式 MOSFET 驱动器
  • 用于 N 通道 MOSFET 桥的自举栅极驱动
  • 通过可调节无感时间进行交叉传导保护
  • 低电源电压下运行的电荷泵
  • 可编程栅极驱动电压
  • 5.5 至 50V 电源电压运行范围
  • 集成逻辑电源
  • 两个集成电流感应放大器
  • SPI 兼容串行接口
  • 通过直接逻辑输入或串行接口进行桥控制
  • 与 TTL 兼容的逻辑输入
  • 开路负载检测
  • 广泛的可编程诊断
  • 诊断验证
  • 安全辅助功能
