磁気ポジションセンサー

高度な線形化に対応するプログラム可能な高精度リニアホールセンサIC

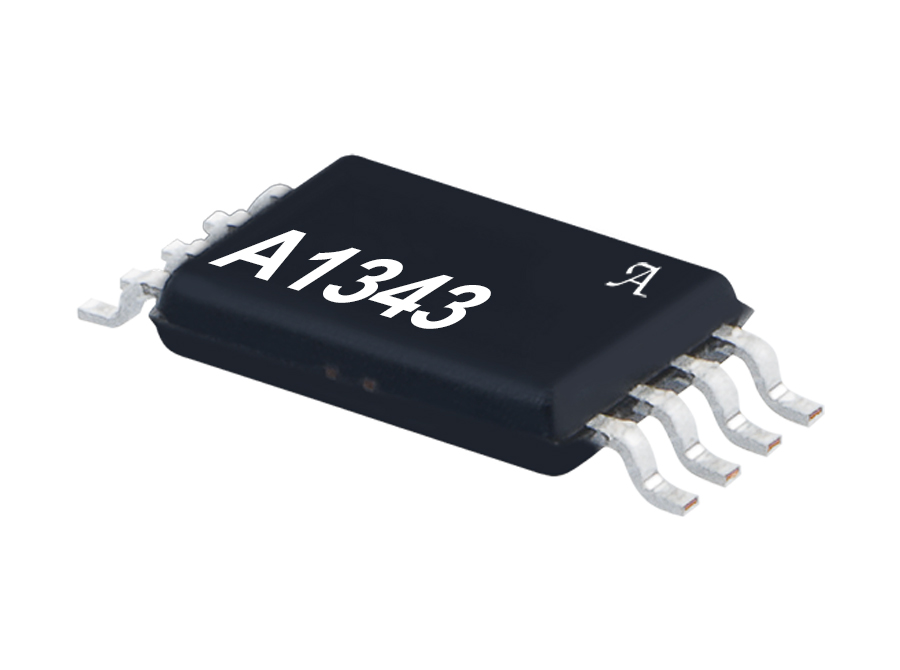

A1343

Markets Served

A1343は、32セグメントの高度な線形化を使用して、非線形磁場の存在下でも高精度でリニアな出力を提供します。プログラム可能な機能とEEPROMメモリーにより、パフォーマンスを最適化し、キャリブレーションを簡素化することができます。

A1343 データシート

Product Details

Product Details

Top Features

最先端の 32 セグメント出力線形化機能により、非線形入力磁場の存在下で高い精度と直線性を実現
デジタル SENT (単一端部ニブル送信) および PWM (パルス幅変調) 出力を選択可能
SENT 出力は Allegro の特許取得済み強化プログラマブル機能適合の SAEJ2716 および JAN2010 の 2 モードをサポート
顧客プログラマブルな磁気範囲の選択、オフセット、感度、帯域幅、出力クランプ、一次および二次温度補償
すべてのパラメータを同時にプログラミングしてシステムを正確かつ効果的に最適化
Allegro が事前設定する初期感度温度係数および磁気オフセットドリフトはデバイス精度を最大化し、顧客の温度テストは不要
特許取得済みの 4 相、チョッパ安定化法および差分回路設計技術による温度安定性、機械的ストレス耐性のある超低ノイズデバイス出力
広範な周辺温度範囲:–40°C ~ 150°C
4.5 ~ 5.5 V の供給電圧で動作

Target Application

Part Number Specifications and Availability

View Full Specification Details

A1343LLETR-T

supply_voltage_min_v: 4.5
supply_voltage_max_v: 5.5
technology: Hall
output_type: PWM, SENT
typical_sensitivity_mv_per_g: Programmable
typical_sensitivity_mv_per_mt: Programmable
ratiometric: No
sensitivity_error: ±1
quiescent_output_typical_v: Programmable
output_bandwidth_typical_khz: Programmable
temp_ranges: -40°C to 150°C
programming: Customer Programmable
package: 8-Pin TSSOP
market: Automotive
customer_programmable: Yes
