100µΩ導体と強化されたノイズ耐性を備えた3.3Vリニア電流センサIC

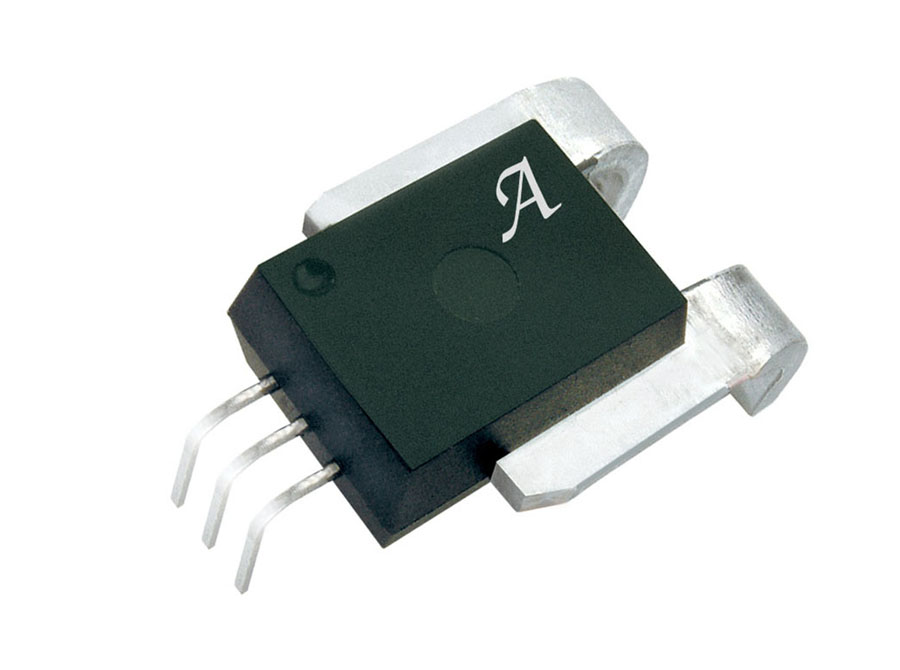

ACS759

ACS759は、3.3V動作向けに最適化された正確で高効率の電流検出機能を提供します。100µΩ導体、ノイズ耐性を高める一体型シールド、高い絶縁性を備えています。

増幅器およびフィルタ設計技術による業界最高レベルのノイズ特性
一体型シールドで、高 dV/dt 信号により電流導体からダイまでの容量結合が大幅に削減され、ハイサイドで高電圧の用途におけるオフセットドリフトを防ぐことができる
温度に対するゲインおよびオフセット調整による全体的な出力誤差の改善
パッケージサイズが小さく、簡単な取り付けが可能
高信頼性を実現するモノリシックホール IC
非常に低い電力損失:100 µΩの導体内部抵抗
ガルバニック絶縁により、高電圧システムの経済的なハイサイド電流検出で使用可能
3.0 ~ 3.6 V、単一電源動作
120 kHz の標準帯域幅
3 µ 秒の出力立上がり時間 (ステップ入力電流に対応)
AC または DC 電流に比例した出力電圧
精度向上のため工場調整済み
非常に安定した出力オフセット電圧
ほぼゼロの磁気ヒステリシス
