ACS720は、デュアルフォルト検出 (短絡および過電流) とガルバニック絶縁により高精度の電流測定機能を提供し、モータ制御や電力変換の用途に最適です。
Product Details
Product Details
Top Features
- 差動型電流検出がコモンモードの磁場をキャンセルし、プリント基板のレイアウトが容易
- 異常検出はユーザーが二つ設定でき、高速短絡保護と低速過電流保護が可能
- 特許取得済みのアンプおよびフィルタ設計技法により帯域幅が大きく向上した業界最高レベルのノイズ特性
- デジタル温度補償回路（特許取得済み）が、オープンループセンサーを用い温度に対する高い精度を実現
- 低電力損失で高突入電流に耐えうる1.0mΩの一次側導電体

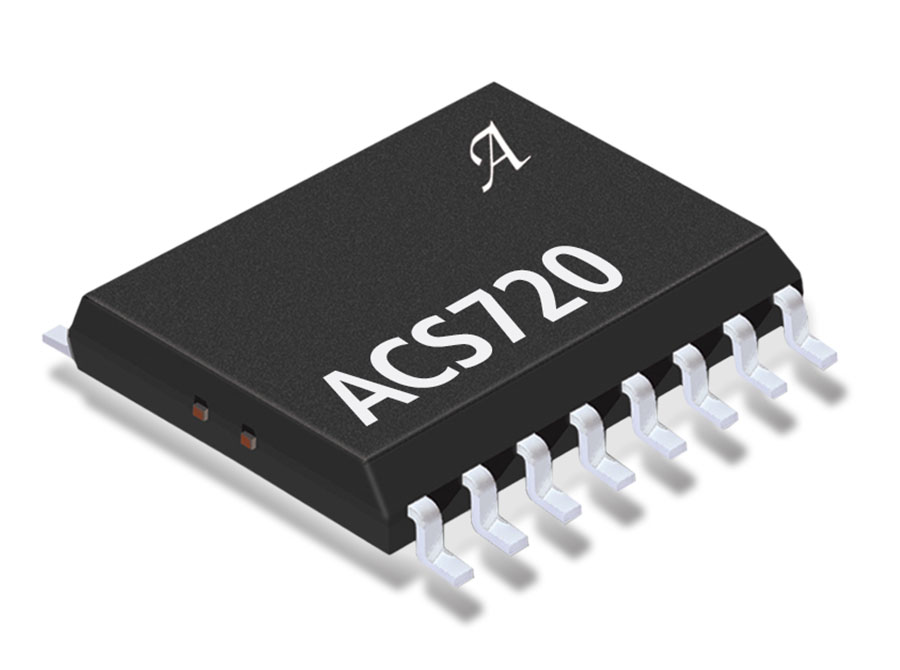

- 省スペースを要するアプリケーションに適した小型で薄型のSOIC16ピンパッケージ
- 集積型シールドにより、高dV/dt電圧過渡により電流導体からチップまでの容量結合を事実上排除
- 5Vの単一電源で0～3Vの出力スイング
- ACまたはDC電流に比例した出力電圧
- 出荷時のプログラムによる高精度な感度と低オフセット
- 3600Vrmsの絶縁強度は UL60950-1で認定
- ノイズの多い環境に対応する、高いPower Supply Rejection Ratio (PSRR)
