Allegro 電流センサー

高精度で2.4kVRMS絶縁のガルバニック絶縁型リニア電流センサIC

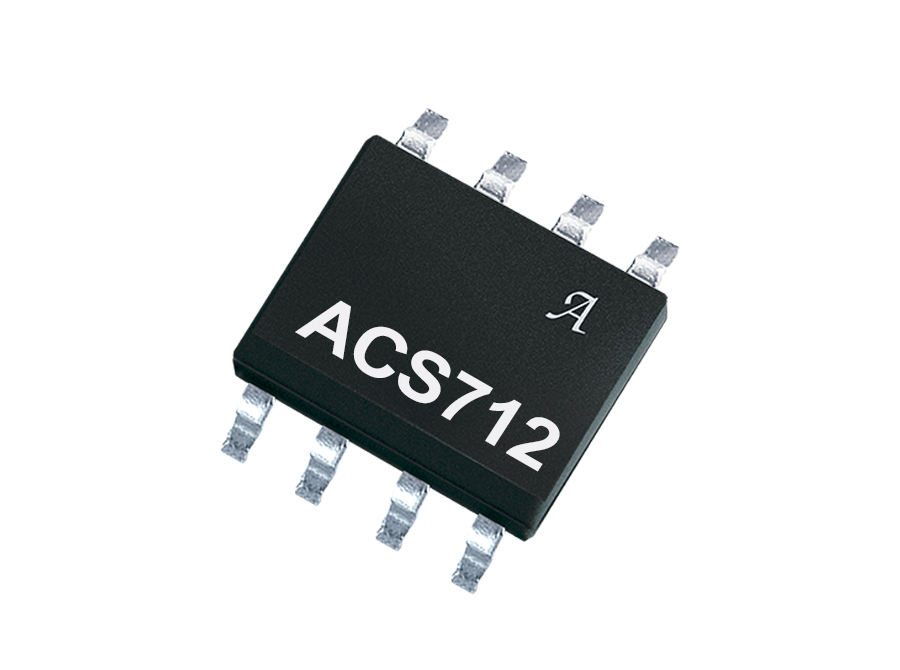

ACS712

ACS712は、2.4kVRMSの絶縁、低ノイズ、広動作温度範囲による堅牢なパフォーマンスを備え、産業および商業用途向けに高精度の絶縁された電流検出機能を提供します。

ACS712 データシート

Evaluation Board

Product Details

Top Features

低ノイズのアナログ信号経路
デバイスの帯域幅を新しい FILTER ピンで設定
5 µ 秒の出力立上がり時間 (ステップ入力電流に応答)
80 kHz の帯域幅
全体的な出力誤差 1.5% (T_A = 25°C)
省スペースで薄型の SOIC8 パッケージ
1.2 mΩ の内部導体抵抗
ピン 1-4 ~ ピン 5-8 の 2.1 kV_RMS 最小分離電圧
5.0 V、単一電源動作
66 ~ 185 mV/A の出力感度
AC または DC 電流に比例した出力電圧
精度向上のため工場調整済み
非常に安定した出力オフセット電圧
ほぼゼロの磁気ヒステリシス
電源電圧からのレシオメトリック出力

Part Number Specifications and Availability

ACS712 Product Overview

Allegro has developed an innovative line of fully integrated current sensor ICs that offers several advantages over other current sensor solutions. These Allegro sensors are incredibly small and are offered in standard automotive qualified surface mount packages.
