Allegro 電流センサー

フォルトコンパレータを内蔵した低ノイズで高精度のリニア ホールセンサIC

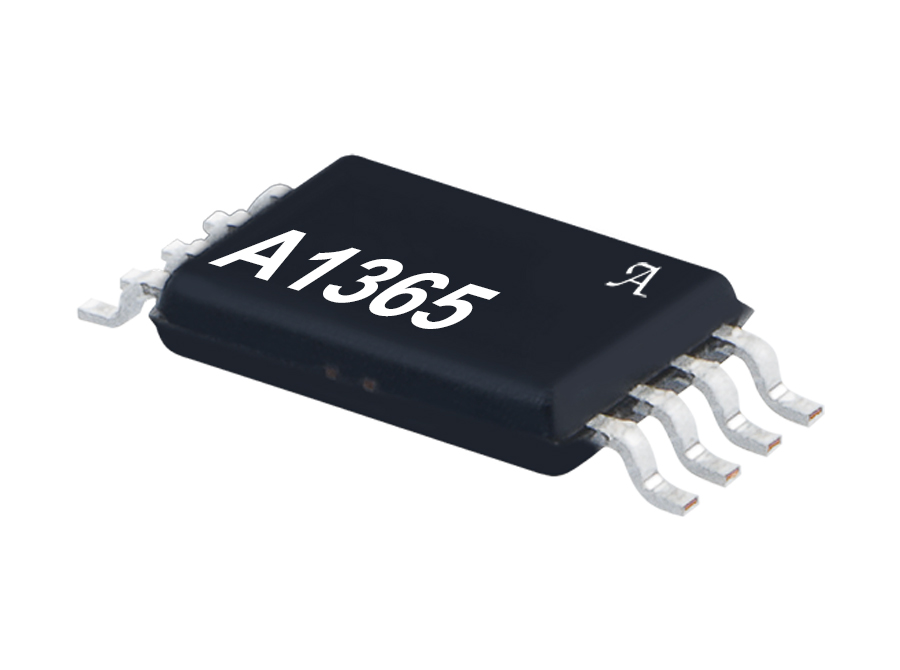

A1365

Markets Served

A1365は、セルフテスト診断モード、プログラム可能なオフセットおよび感度、システム信頼性を高めるための内蔵フォルトフォルトコンパレータにより、高精度の電流検出機能を提供します。

A1365データシート

Product Details

Top Features

  • 独自の分割型線形補間による温度補償（TC）技術により、動作温度範囲全体にわたって1%の標準精度を実現
  • 自己テスト診断モードで、システム内での高度な機能安全性を実現可能
  • 独自のパッケージおよびチョッパー安定化技術で120kHzの公称帯域幅を実現
  • Over Field Fault信号には6ビットのプログラム可能なトリガーレベル、2ビットのプログラム可能なヒステリシス、ラッチングまたは非ラッチングの動作設定
  • Over Field Fault応答時間は4.5μs (typ.) 未満
  • 独自のホール素子と低ノイズ増幅回路で超低ノイズと高分解能を実現
  • プログラム可能な高分解能オフセット、感度調節
  • 1 mmの厚さのSIPスルーホールパッケージ
  • 工場でプログラム済みの感度と静止時出力電圧TCで極めて安定した温度特性
  • 粗い感度プログラミングビットの使用で、0.6～14mV/Gで感度範囲選択可能
  • レシオメトリックな感度、静止時電圧出力とクランプで、アプリケーションのA/Dコンバータ (ADC) とのインターフェイスを簡素化
  • 出力電圧のクランプによる短絡回路診断機能
  • 接地ピンに回路開放（断線）検出
  • 仕様以下のVCCに対する低電圧ロックアウト
  • 広範な周辺温度範囲: –40°C～150°C
Target Application

Part Number Specifications and Availability

View Full Specification Details

A1365LKTTN-1-T

architecture
Bidirectional
programming
Customer Programmable
magnetic_field_range
±2250G
typical_sensitivity_mv_per_g
0.6 to 1.3
quiescent_output_v
Typ 50% VCC
bandwidth_khz
120
supply_voltage_v
5
temp_ranges
-40°C to 150°C
over_current_fault
Yes
aec_q100
Yes
package
4-Pin SIP
market
Automotive

A1365LKTTN-10-T

architecture
Bidirectional
programming
Customer Programmable
magnetic_field_range
±225G
typical_sensitivity_mv_per_g
6.4 to 14
quiescent_output_v
Typ 50% VCC
bandwidth_khz
120
supply_voltage_v
5
temp_ranges
-40°C to 150°C
over_current_fault
Yes
aec_q100
Yes
package
4-Pin SIP
market
Automotive

A1365LKTTN-2-T

architecture
Bidirectional
programming
Customer Programmable
magnetic_field_range
±1125G
typical_sensitivity_mv_per_g
1.3 to 2.9
quiescent_output_v
Typ 50% VCC
bandwidth_khz
120
supply_voltage_v
5
temp_ranges
-40°C to 150°C
over_current_fault
Yes
aec_q100
Yes
package
4-Pin SIP
market
Automotive

A1365LKTTN-5-T

architecture
Bidirectional
programming
Customer Programmable
magnetic_field_range
±450G
typical_sensitivity_mv_per_g
2.9 to 6.4
quiescent_output_v
Typ 50% VCC
bandwidth_khz
120
supply_voltage_v
5
temp_ranges
-40°C to 150°C
over_current_fault
Yes
aec_q100
Yes
package
4-Pin SIP
market
Automotive
