A5979: 変換機能付き DMOS マイクロ ステッピング ドライバ

A5979は、変換機能を内蔵したマイクロステッピング モーター ドライバです。バイポーラ ステッピング モータを、フル、ハーフ、1/4、および 1/16 の各ステッピング モードで駆動するよう設計されており、40 V および ±2.8 A までの出力ドライブ容量があります。A5979 には、低速、高速または混合の減衰モードでの動作が可能な固定オフタイム電流レギュレータが含まれています。この電流減衰モードにより、可聴なノイズの低減と、ステップ精度を高め、かつ消費電力を削減します。

ステップの変換機能は、A5979 を容易に実装するためのカギとなります。STEP 入力に 1 つのパルスを入力するだけで、モータを 1 マイクロステップ駆動します (2つの論理入力はフル、ハーフ、1/4、または1/16 のステッピングを決定します)。位相シーケンス テーブル、高周波数制御線、またはプログラムへの複雑なインターフェイスはありません。A5979 インターフェイスは、複雑なマイクロプロセッサを使用できない用途や、負荷が大きすぎる用途に最適です。

内部に同期整流制御回路があるため、PWM 操作中の消費電力を改善できます。内部回路保護には、ヒステリシスを伴うサーマル シャットダウン、(UVLO)、およびクロスオーバー電流防止が含まれます。特別な起動シーケンスは不要です。

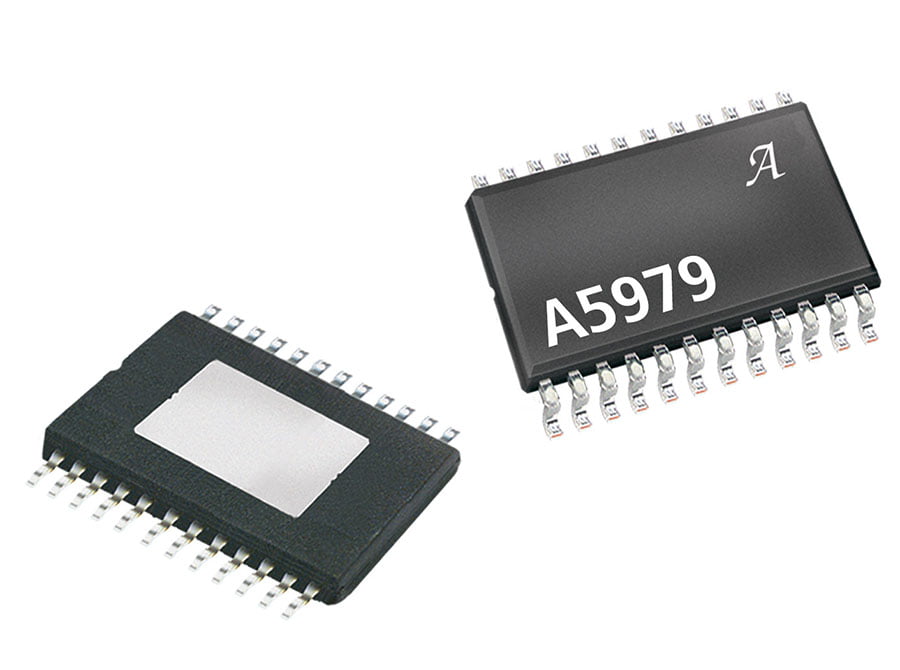

A5979 は、薄型で露出熱パッド付きの(末尾は -LP) (<1.2 mm) 28-pin TSSOPで供給されます。このパッケージは鉛フリーで (末尾は –T)、リードフレームは 100% 曇り錫でめっき加工されています。
