A3922: 自動車用フル ブリッジ MOSFET ドライバ

Description

Top Features

A3922はフル ブリッジ (H-ブリッジ) に用いられるMOSFETの制御機能を持つN-ch パワー MOSFET ドライバーで、ブラシ DC モータ、ソレノイドやアクチュエータなどの高出力誘導負荷のある自動車用途向けに特別に設計されています。安全性が最優先のアプリケーションのASIL-D準拠の達成を手助けする様、全ISO-26262書面が御利用出来ます。

独自のチャージ ポンプ レギュレータには、バッテリ電圧を 7V まで下げたプログラマブルなゲート ドライブ電圧機能があり、これによって、A3922 は電圧を 5.5 V まで下げたゲート ドライブで動作できるようになります。バッテリー供給電圧以上のN-ch MOSFET駆動はブートストラップ キャパシターを用います。

フル ブリッジは独立したロジック レベルの入力またはSPI準拠のシリアル インターフェイス経由にて制御が可能です。パワー MOSFET はプログラム可能なデッド タイムにて短絡状態から保護されています。

組み込み診断機能により多重の、内部障害やシステム障害、パワーブリッジ障害を知らせパワー MOSFET をほとんどの短絡状態から保護するように設定出来ます。安全性最優先のシステムにおいてシリアル インターフェイスを用い、統合化した診断動作を確認出来ます。

またシリアル インターフェイスはプログラムによりデッド タイム、VDSの閾値やフォルト ブランク タイム等を変更する事によりブリッジ 制御のフル アクセスを提供します。詳しい診断情報をシリアル インターフェイス経由で読み込み出来ます。

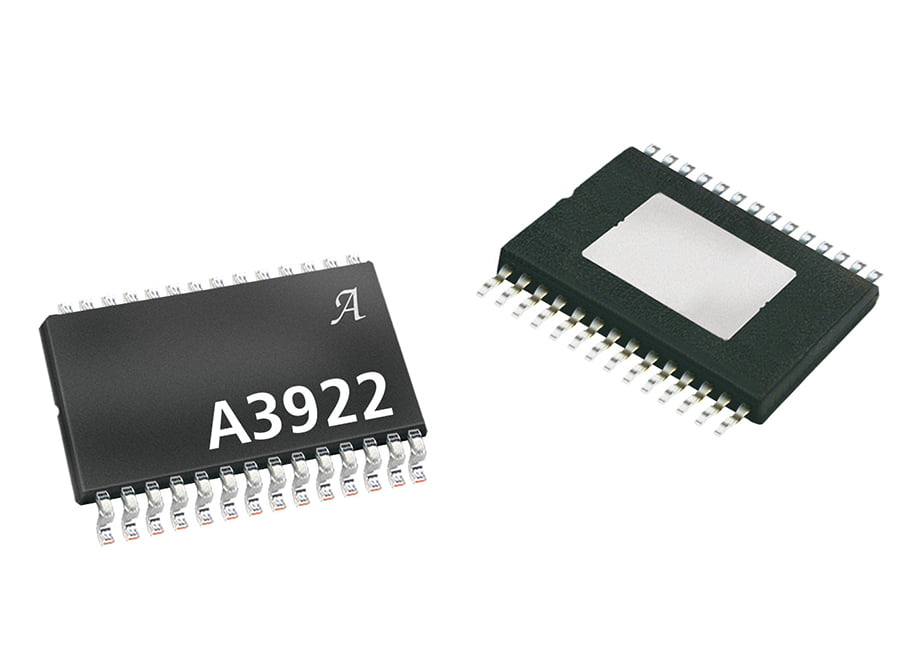

A3922 は、露出熱パッド付き 28 ピン TSSOP パワー パッケージで提供されています (末尾は LP)。鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されているパッケージを用意しております。(末尾は T)。

ASIL Logo


ISO 26262 取得済み製品は部品のレベルでISO 26262:2011の標準に準拠する様に設計されています。

ASIL-D ISO 26262 取得済み

  • フル ブリッジ MOSFET ドライバ
  • N-ch MOSFET ブリッジ 向けのブートストラップ ゲート ドライバ
  • デッド タイム調整を用いたクロス コンダクション保護
  • 低電源電圧動作用のチャージ ポンプ
  • プログラム可能なゲート駆動電圧
  • 電源電圧の範囲は5.5 ~ 50 V
  • 電流検出アンプを統合化
  • SPI 準拠のシリアル インターフェイス
  • ロジック入力またはシリアル インターフェイスによるブリッジ コントロール
  • TTL コンパチブルなロジック入力
  • 負荷開放状態の検出
  • プログラム可能な幅広い診断機能
  • 診断検証
  • 安全性を支援する機能
