ブラシ DC およびステッパ ドライバー

電流制御機能内蔵の低電圧DCモータ ドライバ

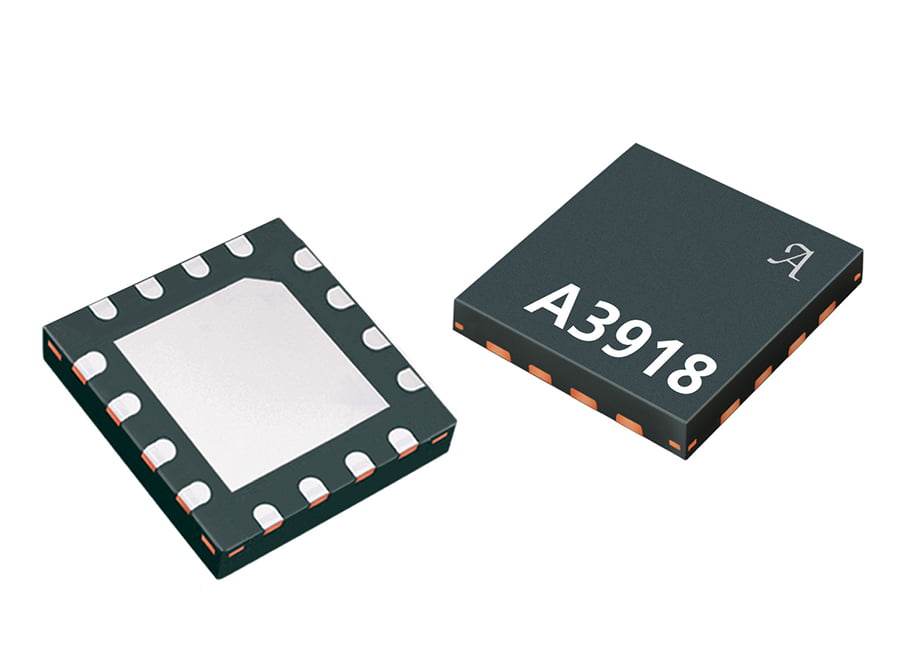

A3918

Markets Served

A3918は、DCモータの効率的で高精度の制御を提供し、PWM電流制御、電力損失を低減する同期整流、システム監視を強化する過電流フラグの機能を内蔵しています。

A3918 データシート

Product Details

Top Features

  • 2.5 ~ 9 V で動作
  • 内部 PWM 電流制御
  • 同期整流により消費電力を削減
  • ピーク電流出力フラグ
  • 低電圧ロックアウト
  • 低 RDS(on) 出力
  • 小型パッケージ
  • DC モータ用のブレーキ モード
  • スリープ機能
  • クロスオーバー電流防止
  • サーマル シャットダウン
Target Application

Part Number Specifications and Availability

View Full Specification Details

A3918SESTR-T

supply_voltage_min_v
2.5
supply_voltage_max_v
9
peak_output_current_a
1.5
architecture
Integrated MOSFET
control_interface
Direct Control
rds_on
0.74
sleep_current
0.5
current_sense_amplifier
Integrated
typical_load_current_a
0-3
package
16-Pin QFN
market
Industrial
